Transistörler - Bipolar (BJT) - Diziler

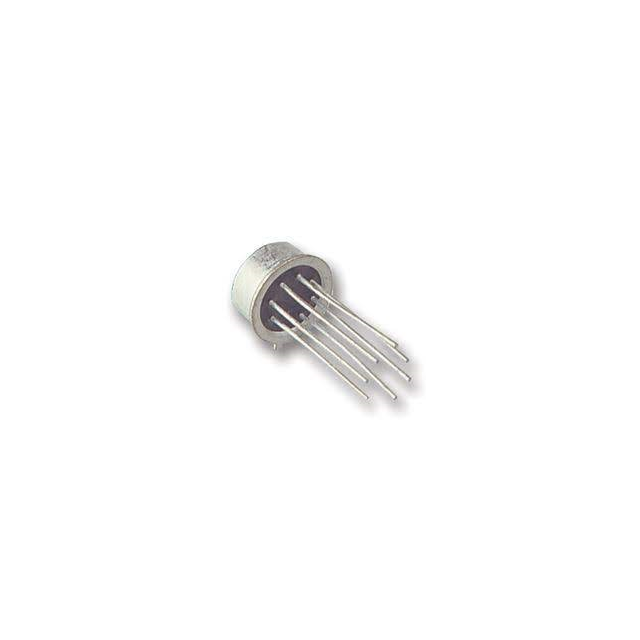

2N2916
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2916
2N2916 Hakkında
2N2916, Solid State Inc. tarafından üretilen dual NPN silikon transistördür. TO-78 metal kutu paketinde sunulan bu komponent, iki bağımsız NPN transistöründen oluşur. 30mA maksimum collector akımı, 300 minimum DC current gain (hFE @ 1mA, 5V) ve 45V breakdown voltajı ile çalışır. 500mW maksimum güç dissipasyonuna sahiptir. Through hole montaj şekli ile PCB'ye dikey olarak monte edilir. Düşük seviye sinyal amplifikasyonu, darbe devrelerine ve genel amaçlı analog uygulamalarında kullanılan bu transistör, hobici ve profesyonel elektronik tasarımlarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
