Transistörler - Bipolar (BJT) - Diziler

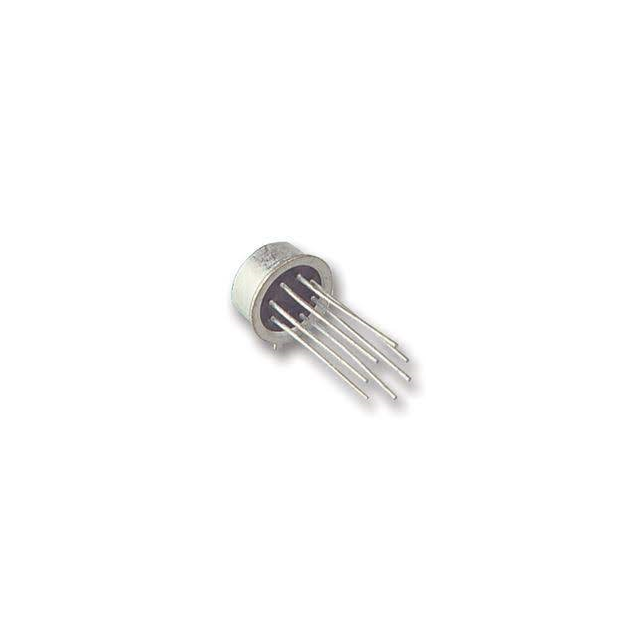

2N2915A
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2915A
2N2915A Hakkında
2N2915A, Solid State Inc. tarafından üretilen dual NPN silikon transistör dizisidir. TO-78 metal can paketinde sunulan bu komponent, iki bağımsız NPN transistörü içerir. Maksimum 30mA collector akımı, 150 minimum DC current gain (hFE) ve 45V collector-emitter breakdown voltajı ile çalışır. 500mW güç derecelendirmesine sahip olup, switching ve amplification uygulamalarında kullanılır. Düşük collector cutoff akımı (2nA max) ile kapalı durumdaki performansı iyidir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur. Ses amplifikatörleri, sinyal işleme devreleri ve genel amaçlı dijital/analog uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
