Transistörler - Bipolar (BJT) - Diziler

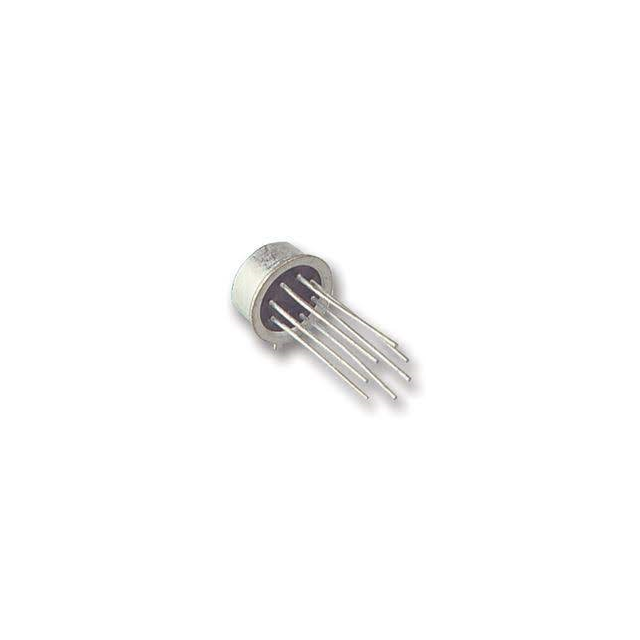

2N2915
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2915
2N2915 Hakkında
2N2915, Solid State Inc. tarafından üretilen dual NPN silikon bipolar transistör dizisidir. TO-78-6 metal kaplı pakette sunulan bu komponent, iki ayrı NPN transistörü içermektedir. 30mA maksimum collector akımı, 45V collector-emitter breakdown voltajı ve 500mW maksimum güç yayılım kapasitesi ile genel amaçlı anahtarlama ve düşük sinyal amplifikasyon uygulamalarında kullanılır. 150 (minimum) DC akım kazanı (hFE) ve 350mV saturation voltajı ile kontrol ve switching devreleri, ses amplifikasyonu, RF uygulamaları ve endüstriyel kontrol sistemlerinde tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
