Transistörler - Bipolar (BJT) - Diziler

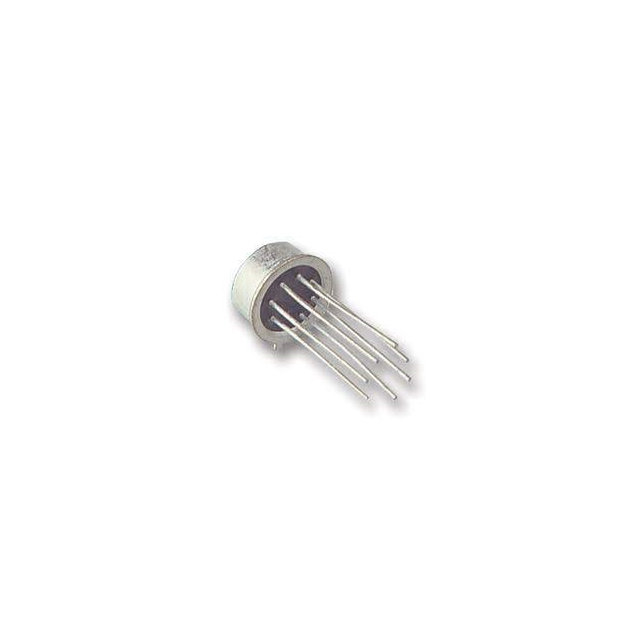

2N2913
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2913
2N2913 Hakkında
2N2913, Solid State Inc. tarafından üretilen dual NPN silikon transistör dizisidir. TO-78-6 metal kaplı pakette sunulan bu komponent, iki adet NPN transistörü içermektedir. Maksimum 30mA kollektör akımı, 500mW güç kapasitesi ve 45V Vce breakdown voltajı ile orta seviye anahtarlama uygulamalarında kullanılır. 150 minimum hFE değeri (1mA, 5V'de) ve 350mV saturasyon voltajı ile logic seviyeleri ile uyumlu çalışabilir. Through-hole montaj tipi sayesinde geleneksel PCB tasarımlarında uygulanır. Analog sinyal amplifikasyonu, darbe amplifikasyonu ve genel amaçlı anahtarlama devreleri için tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
