Transistörler - Bipolar (BJT) - Tekil

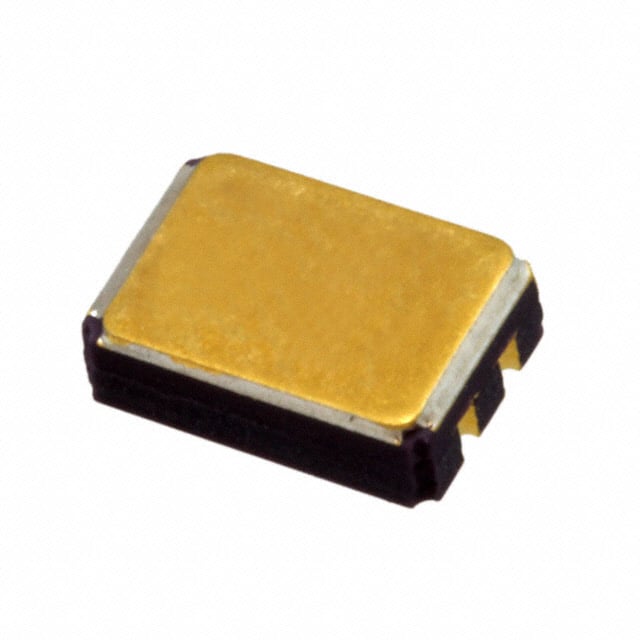

2N2907AUA/TR
TRANSISTOR SMALL-SIGNAL BJT
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2N2907A
2N2907AUA/TR Hakkında
2N2907AUA/TR, Microchip Technology tarafından üretilen küçük sinyal PNP BJT transistördür. Surface Mount (SMD) 4-pin paketinde sunulan bu transistör, maksimum 600mA kollektör akımı ve 60V Vce(br) kırılma gerilimi ile çalışabilir. 500mW güç tüketim kapasitesine sahiptir. DC akım kazancı (hFE) 150mA'de ve 10V'da minimum 100'dür. -65°C ile 200°C arasında geniş çalışma sıcaklığı aralığında kullanılabilir. Vce doyum gerilimi 50mA taban akımında ve 500mA kollektör akımında maksimum 1.6V'tur. Anahtarlama devreleri, amplifikasyon uygulamaları ve düşük güçlü sinyal işleme tasarımlarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 4-SMD, No Lead |
| Part Status | Active |
| Power - Max | 500 mW |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
