Transistörler - Bipolar (BJT) - Tekil

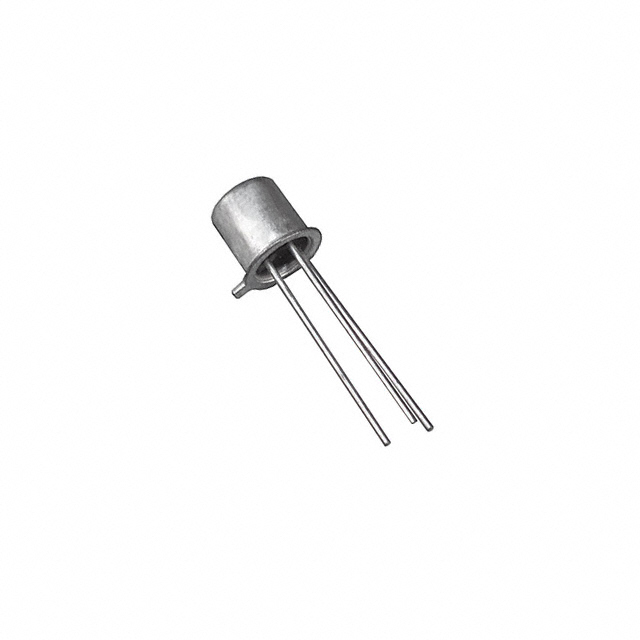

2N2907
SMALL SIGNAL BIPOLAR TRANS PNP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-18-2
- Seri / Aile Numarası
- 2N2907
2N2907 Hakkında
2N2907, Rochester Electronics tarafından üretilen küçük sinyal PNP tipi bipolar transistördür. TO-18 metal kaplı paket ile sunulan bu transistör, maksimum 600mA kollektör akımı ve 40V breakdown voltajı ile çalışabilmektedir. 200MHz transition frequency'si sayesinde yüksek hızlı uygulamalarda kullanılabilir. Maksimum 1.8W güç tüketimi ve 100 minimum DC current gain (hFE) özellikleri ile genel amaçlı amplifikasyon ve switching uygulamalarında tercih edilir. Vce saturation voltajı 1.6V olan bu bileşen, ses amplifikatörleri, RF devreleri ve düşük güçlü switching uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| Current - Collector Cutoff (Max) | 20nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 1.8 W |
| Supplier Device Package | TO-18 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
