Transistörler - Bipolar (BJT) - Tekil

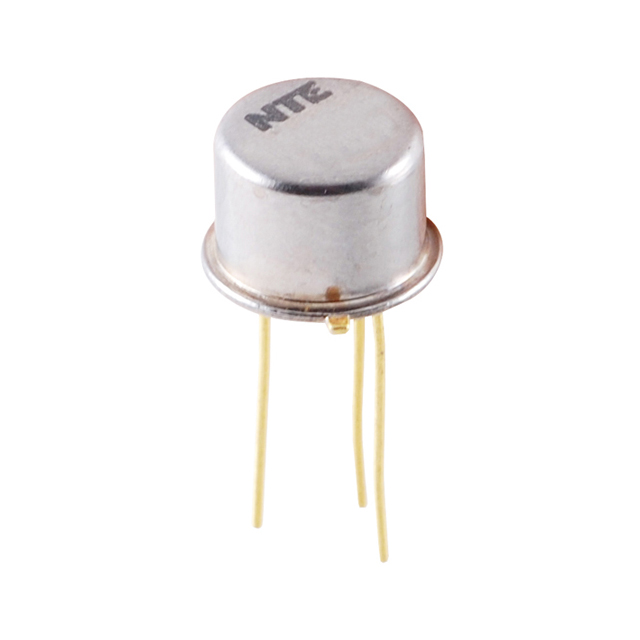

2N2904
TRANS PNP 40V 600MA TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N2904
2N2904 Hakkında
2N2904, NTE Electronics tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-39 metal kutu paketinde sunulan bu transistör, maksimum 40V kolektör-emiter gerilimi ve 600mA kolektör akımı ile çalışır. 600mW güç kapasitesine sahiptir. DC akım kazancı (hFE) 40 @ 150mA, 10V koşullarında ölçülmüştür. Vce doyum gerilimi 1.6V @ 50mA, 500mA değerindedir. Endüstriyel elektronik uygulamaları, amplifikatör devreleri, anahtar uygulamaları ve düşük frekans sinyal işleme devrelerinde kullanılır. Aktif durumdaki ürün, geniş sıcaklık aralığında stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | TO-39 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
