Transistörler - Bipolar (BJT) - RF
2N2857

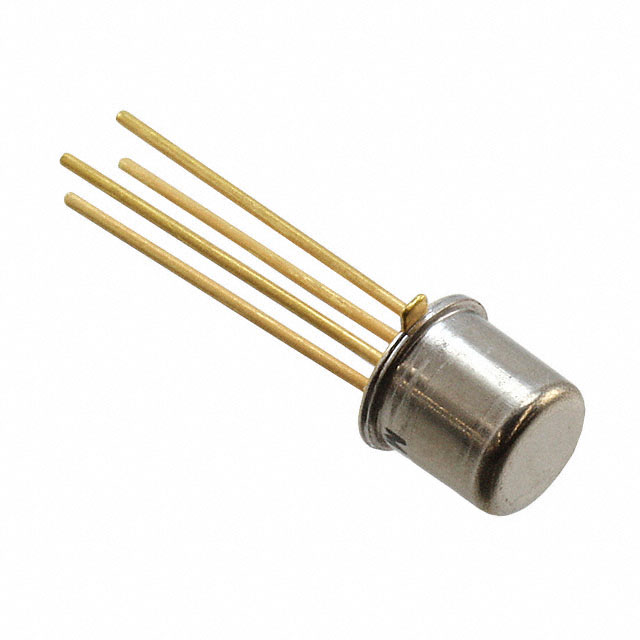

RF TRANS NPN 15V 500MHZ TO72
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2N2857
2N2857 Hakkında
2N2857, Microchip Technology tarafından üretilen NPN tipinde bir RF transistörüdür. 500MHz transition frequency ile çalışan bu komponent, 15V maksimum collector-emitter voltajında 40mA collector akımı sağlayabilir. TO-72 metal kutu paketinde sunulan 2N2857, 450MHz'de 4.5dB noise figure ve 12.5dB ile 21dB arasında kazanç karakteristiği gösterir. 200mW maksimum güç dağıtım kapasitesi ile RF amplifier, receiver ve transmitter uygulamalarında kullanılan bu transistör, geniş sıcaklık aralığında (-65°C ile 200°C arasında) çalışabilir. Through hole montajlı tasarımı ile PCB'ye direkt lehimleme yapılır. Part status obsolete olmasına rağmen, retro ve legacy sistem tasarımlarında hala kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 3mA, 1V |
| Frequency - Transition | 500MHz |
| Gain | 12.5dB ~ 21dB @ 450MHz |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 4.5dB @ 450MHz |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 200mW |
| Supplier Device Package | TO-72 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
