Transistörler - Bipolar (BJT) - Tekil

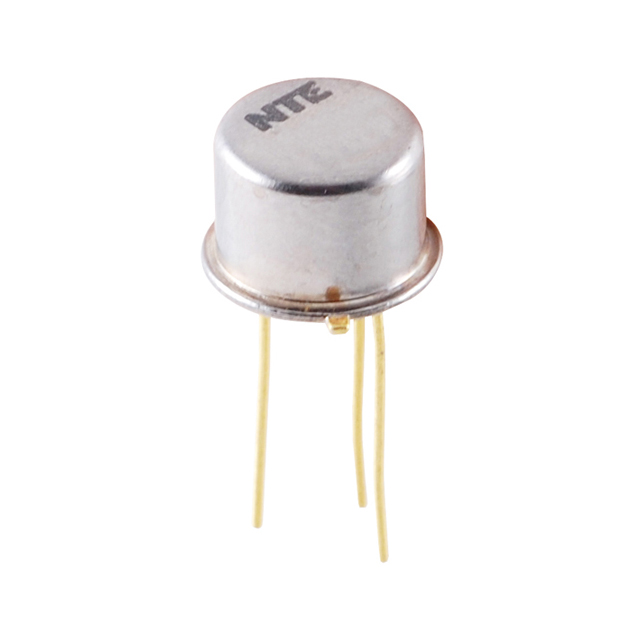

2N2405
TRANS NPN 90V 1A TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N2405
2N2405 Hakkında
2N2405, NTE Electronics tarafından üretilen NPN bipolar junction transistördür (BJT). TO-39 metal kasa paketinde sunulan bu transistör, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevleri için tasarlanmıştır. 90V maksimum collector-emitter gerilimi ve 1A maksimum collector akımı ile orta seviye güç işlemlerine uygunken, 1W maksimum güç tüketimi kompakt tasarımlarda kullanılmasını sağlar. 60 minimum DC akım kazancı (hFE) ile sağlam biyolojikal performans gösterir. -65°C ile 200°C arasında geniş çalışma sıcaklığı aralığında kullanılabilir. İleri kaliteli elektronik devreler, kontrol sistemleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 15mA, 150mA |
| Voltage - Collector Emitter Breakdown (Max) | 90 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
