Transistörler - Bipolar (BJT) - Tekil

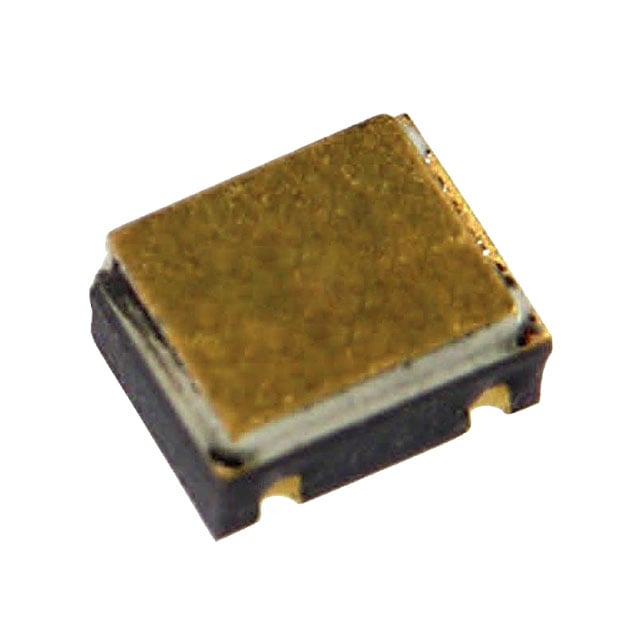

2N2222AUBTX
TRANS NPN 50V 0.8A SMT
- Üretici
- TT Electronics
- Paket/Kılıf
- 4-CLCC
- Seri / Aile Numarası
- 2N2222A
2N2222AUBTX Hakkında
2N2222AUBTX, TT Electronics tarafından üretilen NPN bipolar junction transistördür (BJT). Surface mount (SMT) 4-CLCC paketinde sunulan bu transistör, 50V collector-emitter gerilimi ve 800mA maksimum collector akımı ile çalışabilir. 300mW güç kapasitesine sahiptir. DC akım kazanç değeri (hFE) 1mA collector akımında ve 10V Vce'de minimum 75'tir. -65°C ile 200°C arasında çalışma sıcaklığına dayanabilir. Saturation voltajı 15mA base akımında ve 500mA collector akımında maksimum 1V'tur. Genel sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Dikkat: Bu ürün üretim dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 1mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 4-CLCC |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | 4-CLCC (3.05x2.415) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 15mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
