Transistörler - Bipolar (BJT) - Tekil

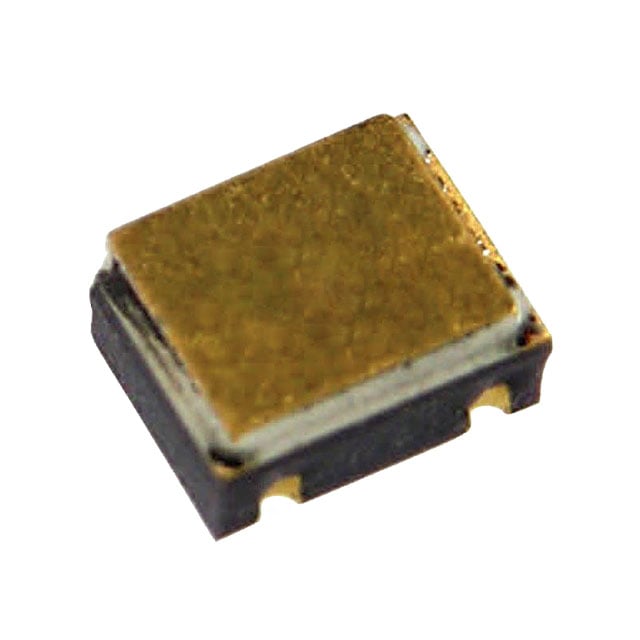

2N2222AUB
TRANS NPN 50V 0.8A SMD
- Üretici
- TT Electronics
- Paket/Kılıf
- Ceramic
- Seri / Aile Numarası
- 2N2222A
2N2222AUB Hakkında
2N2222AUB, TT Electronics tarafından üretilen, SMD paketlemeli silikon NPN bipolar transistördür. 50V kolektör-emitör kırılma gerilimi ve 800mA maksimum kolektör akımı ile orta güç uygulamaları için tasarlanmıştır. 300mW güç dağıtım kapasitesi ve geniş -65°C ile 200°C çalışma sıcaklık aralığı sunmaktadır. 3-LCC seramik paketinde yerleştirilmiştir. Hız kontrol devresi, anahtarlama uygulamaları, amplifikatör ön aşamaları ve genel sinyal işleme devreleri gibi endüstriyel ve tüketici elektroniği uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 1mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 3-LCC |
| Part Status | Active |
| Power - Max | 300 mW |
| Supplier Device Package | Ceramic SMD |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 15mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
