Transistörler - Bipolar (BJT) - Tekil

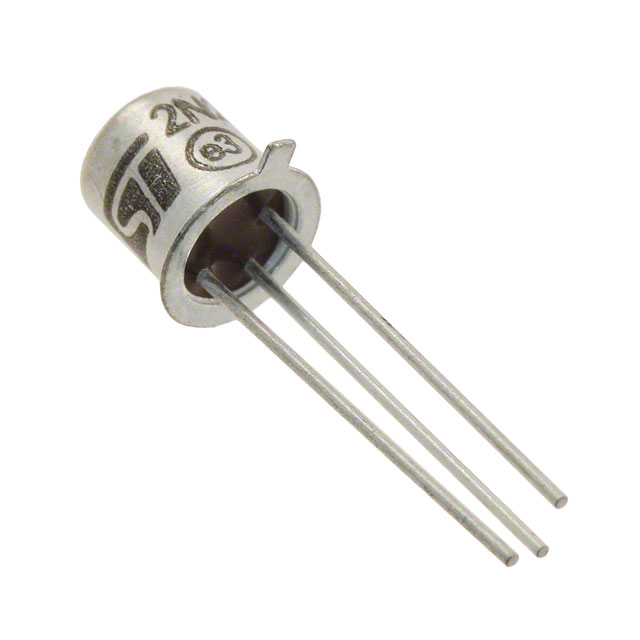

2N2222A
TRANS NPN 40V 0.6A TO-18
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-18-2
- Seri / Aile Numarası
- 2N2222A
2N2222A Hakkında
2N2222A, STMicroelectronics tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-18 metal kasa paketinde sunulan bu transistör, 40V maksimum Vce derecelendirilmesine ve 600mA maksimum kolektör akımına sahiptir. 300MHz geçiş frekansı ile orta hızlı anahtarlama uygulamalarına uygundur. 500mW maksimum güç disipasyon kapasitesi ile genel amaçlı amplifikasyon, anahtarlama ve sinyal işleme devrelerinde kullanılır. DC akım kazancı 100 (hFE) minimum değerinde 150mA akımda sağlanır. 175°C maksimum çalışma sıcaklığı endüstriyel uygulamalara uygunluğunu belirtir. Düşük kolektör cutoff akımı (10nA) ve kontrollü doyum gerilimi (1V @ 50mA/150mA) özellikleri ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | TO-18 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 150mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
