Transistörler - Bipolar (BJT) - Tekil

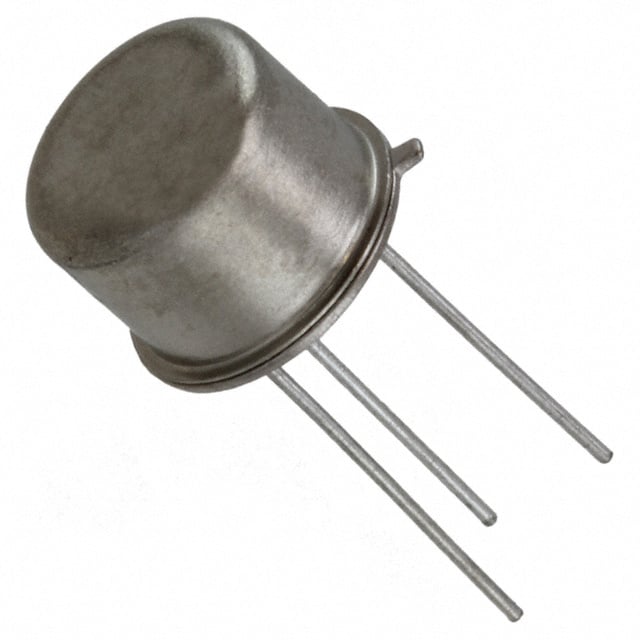

2N2219AE3
TRANSISTOR SMALL-SIGNAL BJT
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N2219
2N2219AE3 Hakkında
2N2219AE3, Microchip Technology tarafından üretilen NPN tipi small-signal BJT transistördür. Through Hole montajlı TO-39 metal kanister kasaya sahip bu bileşen, 800mA maksimum kollektor akımı ve 800mW güç dağıtımı kapasitesiyle çalışır. 100 minimum DC akım kazancına (hFE @ 150mA, 10V) sahiptir. -55°C ile +200°C (TJ) geniş çalışma sıcaklık aralığında operasyon yapabilir. 50V kollektor-emitter breakdown voltajı ve 1V saturasyon voltajı (50mA, 500mA) özellikleriyle, düşük sinyal seviyesi amplifikasyon, switching ve general purpose uygulamalarında yaygın olarak kullanılır. Ses frekansı ve RF devreleri tasarımında tercih edilen geleneksel bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 10nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
