Diyotlar - Doğrultucular - Tekil

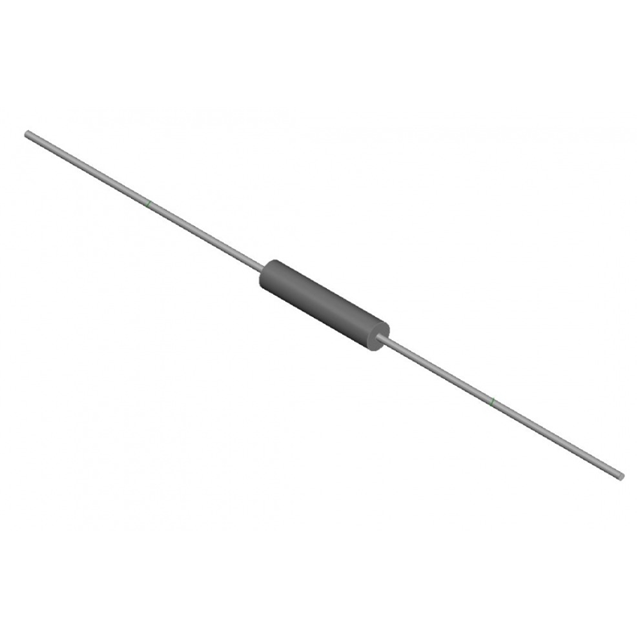

2CL75
UF Rect, 16000V, 0.005A, 80ns
- Üretici
- DComponents
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 2CL75
2CL75 Hakkında
2CL75, DComponents tarafından üretilen yüksek voltaj doğrultma diyotudur. 16000V ters gerilim dayanımı ile ultra yüksek voltaj uygulamalarında kullanılan Standard type bir diyottur. 5mA ortalama doğrultulmuş akım kapasitesi ve 80ns reverse recovery time ile hızlı anahtarlama karakteristiğine sahiptir. Through Hole montaj türü ile Axial paket formatında sunulan bu komponent, -40°C ile 120°C arasında çalışabilir. 2µA @ 16000V ters sızıntı akımı ve 60V @ 10mA forward voltage özellikleri ile CRT, yüksek voltaj güç kaynakları, X-ray uygulamaları ve endüstriyel yüksek voltaj sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 16000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 120°C |
| Package / Case | Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 80 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | Axial |
| Voltage - DC Reverse (Vr) (Max) | 16000 V |
| Voltage - Forward (Vf) (Max) @ If | 60 V @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
