Diyotlar - Doğrultucular - Tekil

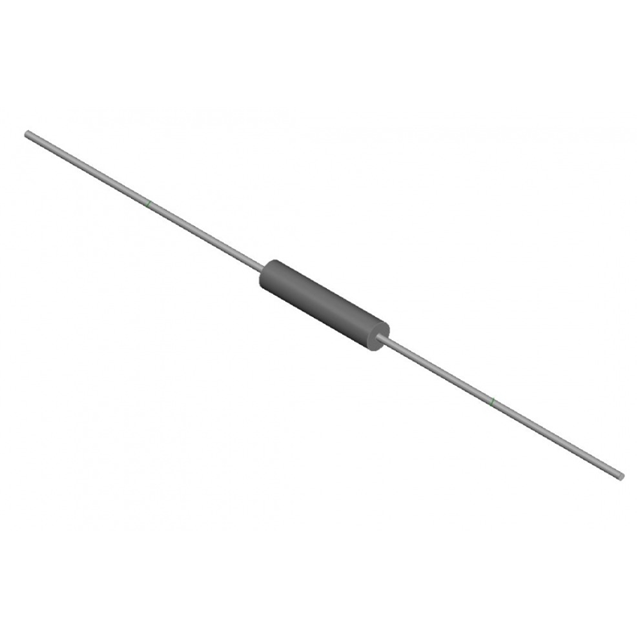

2CL72A
HV DIODE D2.5X12 10000V 0.005A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 2CL72A
2CL72A Hakkında
2CL72A, Diotec Semiconductor tarafından üretilen yüksek voltaj doğrultucu diyotudur. 10000V reverse breakdown voltajı ile çok yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. Through Hole Axial paket tipi ile PCB'ye direkt monte edilir. 5mA ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, yüksek voltaj trafo çıkışları, tıbbi cihazlar ve endüstriyel güç uygulamalarında yer alır. 80ns reverse recovery time ve Fast Recovery karakteristiği ile hızlı komütasyon gerektiren devrelerde etkin çalışır. -40°C ile 120°C arasında güvenilir operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 10000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 120°C |
| Package / Case | Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 80 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Axial |
| Voltage - DC Reverse (Vr) (Max) | 10000 V |
| Voltage - Forward (Vf) (Max) @ If | 45 V @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
