Diyotlar - Doğrultucular - Tekil

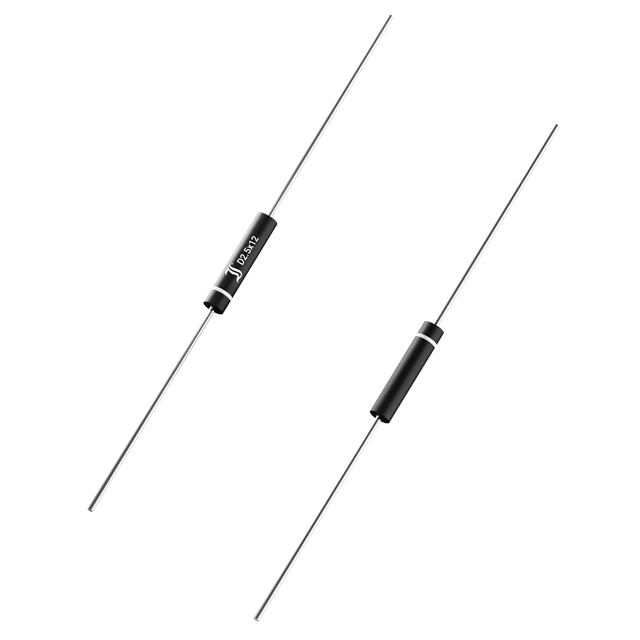

2CL71A
UF Rect, 8000V, 0.005A, 80ns
- Üretici
- DComponents
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 2CL71A
2CL71A Hakkında
2CL71A, DComponents tarafından üretilen yüksek voltaj doğrultma diyotudur. 8000V DC reverse voltaj ve 80ns reverse recovery time özelliği ile hızlı anahtarlama uygulamalarında kullanılır. 5mA ortalama doğrultulmuş akım ve 2µA reverse leakage karakteristiği ile yüksek verimlilik sağlar. Axial paket ve Through Hole montajı ile devre kartlarına entegrasyonu kolaydır. -40°C ile 120°C arasında çalışma sıcaklık aralığında güvenilir performans sunar. Enerji dönüşüm sistemleri, güç kaynakları, doğrultma devreleri ve yüksek voltaj uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 8000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 120°C |
| Package / Case | Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 80 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | Axial |
| Voltage - DC Reverse (Vr) (Max) | 8000 V |
| Voltage - Forward (Vf) (Max) @ If | 36 V @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
