Diyotlar - Doğrultucular - Tekil

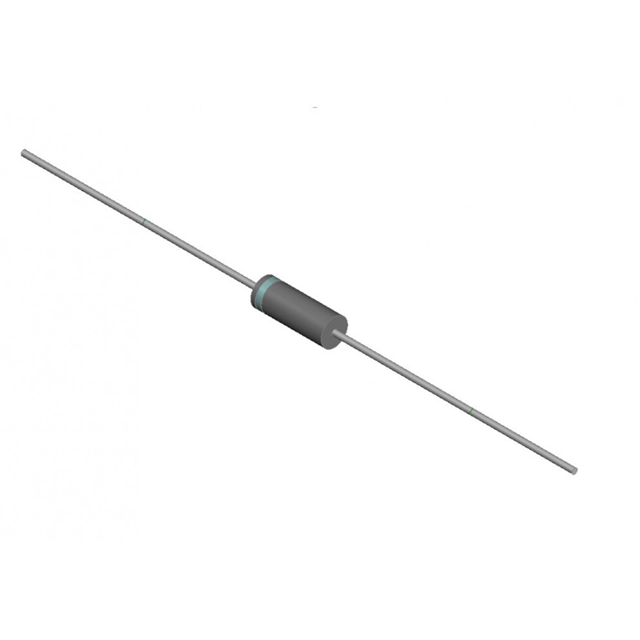

2CL71
HV DIODE D3X8 8000V 0.005A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 2CL71
2CL71 Hakkında
2CL71, Diotec Semiconductor tarafından üretilen 8000V ters voltaj kapasitesine sahip yüksek voltaj doğrultucu diyotudur. Axial paket ile Through Hole montajına uygun olarak tasarlanmıştır. 5mA ortalama doğrultulmuş akım kapasitesi ile düşük akım uygulamalarında kullanılır. 80ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. -40°C ile 120°C junction sıcaklık aralığında çalışabilir. Yüksek voltaj uygulamaları, CRT devreleri, yüksek voltaj güç kaynakları ve voltaj çarpıcı devrelerde tercih edilir. 2µA @ 8000V ters kaçak akımı ile sızdırma özellikleri düşüktür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 8000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 120°C |
| Package / Case | Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 80 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | Axial |
| Voltage - DC Reverse (Vr) (Max) | 8000 V |
| Voltage - Forward (Vf) (Max) @ If | 36 V @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
