Diyotlar - Doğrultucular - Diziler
2950116

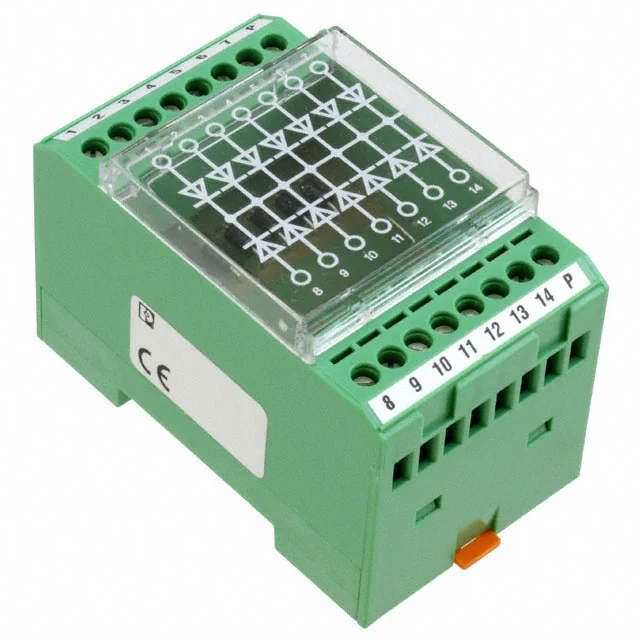

DIODE MODULE 1.3KV 700MA
- Üretici
- Phoenix Contact
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 2950116
2950116 Hakkında
Phoenix Contact tarafından üretilen 2950116, 1300V ters gerilim ve 700mA ortalama düzeltilmiş akım kapasitesine sahip bir diyot modülüdür. 14 Common Cathode konfigürasyonuyla tasarlanmış bu bileşen, standart recovery karakteristiği (>500ns, >200mA) ile doğrultma uygulamalarında kullanılır. DIN Rail montajına uygun olan modül, güç kaynakları, inverter devreleri ve AC/DC dönüştürücü sistemlerinde yer bulur. -20°C ile +50°C arasında çalışma sıcaklığı aralığında işletilir ve 5µA @ 1300V ters sızıntı akımı özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 700mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 1300 V |
| Diode Configuration | 14 Common Cathode |
| Diode Type | Standard |
| Mounting Type | DIN Rail |
| Operating Temperature - Junction | -20°C ~ 50°C |
| Package / Case | Housed Axial |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 1300 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
