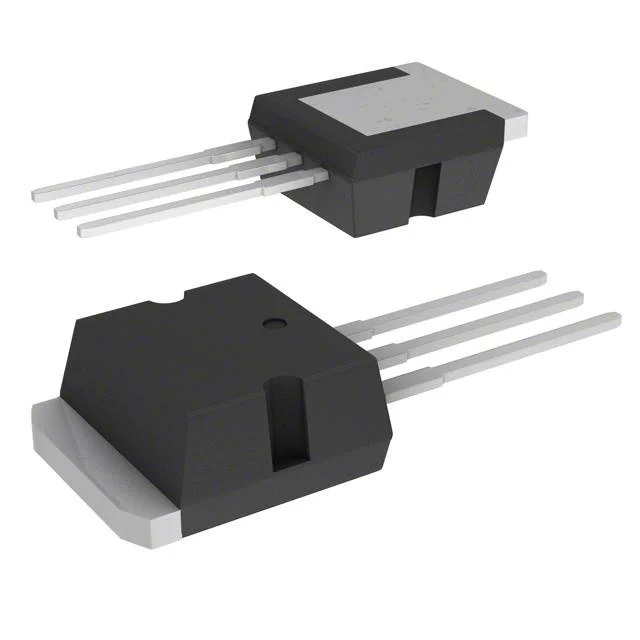

25CTQ045-1
DIODE SCHOTTKY 45V 15A TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 25CTQ045
25CTQ045-1 Hakkında
25CTQ045-1, SMC Diode Solutions tarafından üretilen 45V 15A kapasiteli Schottky diyot dizisidir. TO-262-3 (I²Pak) paketinde sunulan bu komponent, 1 pair common cathode konfigürasyonuna sahiptir. Fast recovery karakteristiği (≤500ns) ile yüksek hızlı anahtarlama uygulamalarında kullanılır. Maksimum forward voltajı 710mV @ 15A, reverse leakage akımı 1mA @ 45V'tur. -55°C ile 150°C arasında çalışabilen bu diyot, güç kaynakları, DC-DC konvertörleri, solar uygulamaları ve endüstriyel kontrol sistemlerinde doğrultma görevini yerine getirir. Through-hole montaj tipi ile PCB üzerine sabitlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 710 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
