Diyotlar - Doğrultucular - Diziler

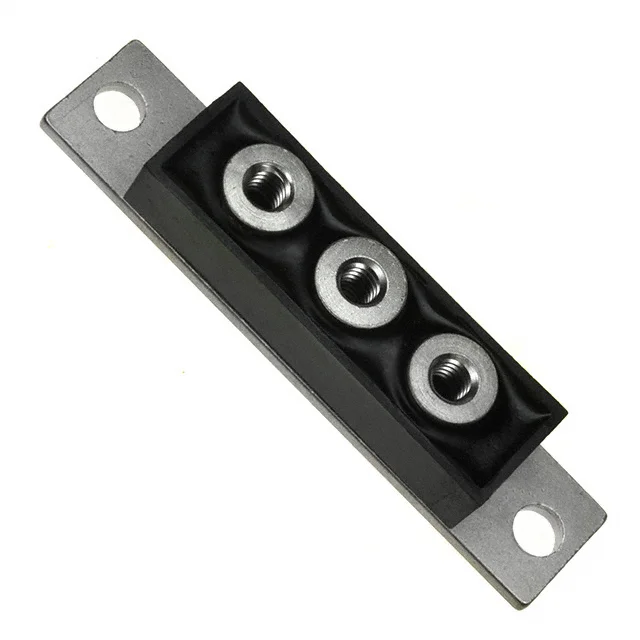

225CMQ015
DIODE MODULE 15V 110A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 225CMQ015
225CMQ015 Hakkında
225CMQ015, Vishay tarafından üretilen TO-244AB paketinde yer alan Schottky diyot modülüdür. 15V maksimum ters gerilim ve 110A ortalama doğrultulmuş akım kapasitesine sahiptir. Common Cathode konfigürasyonunda 1 çift diyot içerir. Fast recovery özelliği sayesinde 500ns'nin altında switching hızına ulaşmaktadır. Düşük forward voltage (380mV @ 110A) nedeniyle düşük güç kaybı sağlar. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. Güç dönüştürme, rektifire ve ters akım koruma uygulamalarında kullanılır. Chassis mount tipi montaj sağlar. Part status obsolete olarak güncellenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 110A |
| Current - Reverse Leakage @ Vr | 40 mA @ 15 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-244AB Isolated Tab |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB (Isolated) |
| Voltage - DC Reverse (Vr) (Max) | 15 V |
| Voltage - Forward (Vf) (Max) @ If | 380 mV @ 110 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
