Diyotlar - Doğrultucular - Diziler

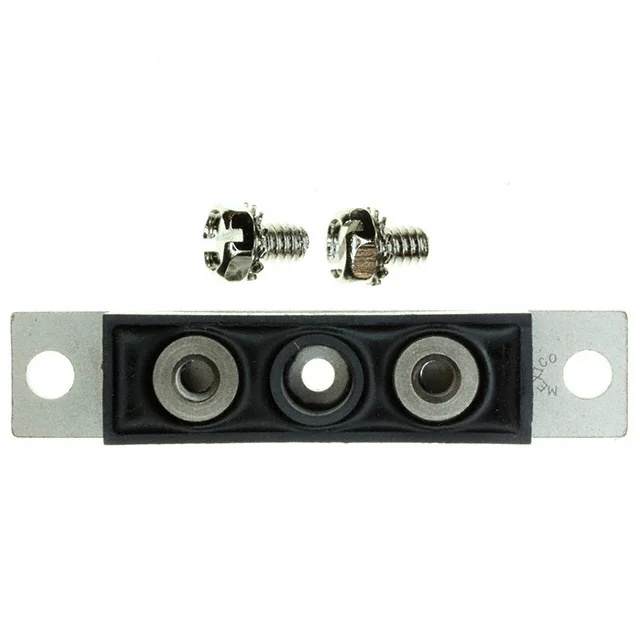

208CNQ060
DIODE MODULE 60V 100A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 208CNQ060
208CNQ060 Hakkında
Vishay 208CNQ060, 60V 100A kapasiteli Schottky diyot modülüdür. TO-244AB paketinde sunulan bu bileşen, Common Cathode konfigürasyonunda tasarlanmıştır. 100A ortalama doğrultulmuş akım, 680mV ileriye doğru gerilim ve 60V maksimum ters gerilim özellikleriyle özelleştirilmiştir. Fast Recovery tipi diyot olarak ≤500ns anahtarlama hızına sahiptir. Ters kaçak akımı 60V'da 1.1mA ile sınırlıdır. Chassis mount yapısı sayesinde, endüstriyel güç kaynakları, kontrol devreleri ve doğrultma uygulamalarında kullanılır. -55°C ile 150°C arasında çalışır. Not: Bu ürün üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 1.1 mA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
