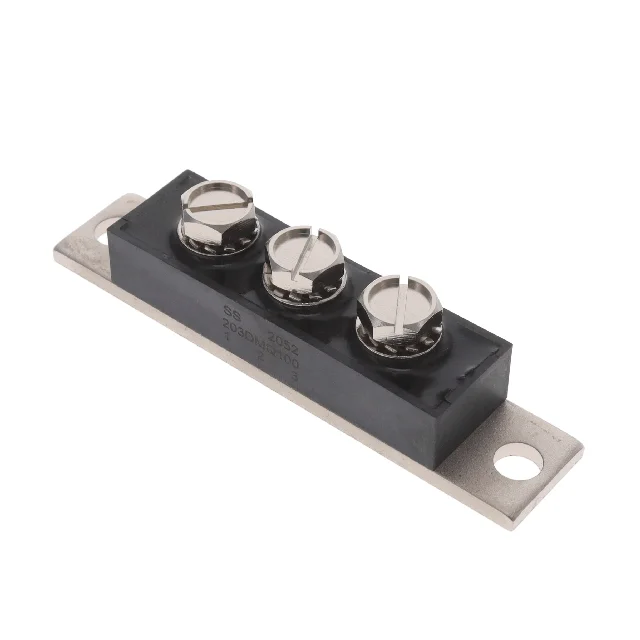

203DMQ100
200A, 100V, PRM4-ISO, POWER MODU
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 203DMQ100
203DMQ100 Hakkında
203DMQ100, SMC Diode Solutions tarafından üretilen 200A kapasiteli Schottky doğrultucu diyot modulüdür. 100V maksimum ters gerilim ile çalışan bu komponent, PRM4 paketinde chassis mount yapısında sunulmaktadır. 1 Pair Series Connection konfigürasyonunda tasarlanmış olan diyot, 100A ortalama doğrultulmuş akım sağlar. Fast Recovery özelliği sayesinde 500ns'den daha az geri kazanım süresi gösterir. 860mV forward voltajı (100A'de) ile verimli güç dönüştürme uygulamalarında kullanılır. -55°C ile 175°C arası geniş çalışma sıcaklık aralığı sayesinde endüstriyel uygulamalarda, güç kaynakları, invertörler ve yüksek akımlı doğrultma devrelerinde tercih edilir. Isolation özelliği ile PRM4 paketinde izole edilmiş tasarım sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 3 mA @ 100 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | PRM4 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PRM4 (Isolated) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
