Diyotlar - Doğrultucular - Diziler

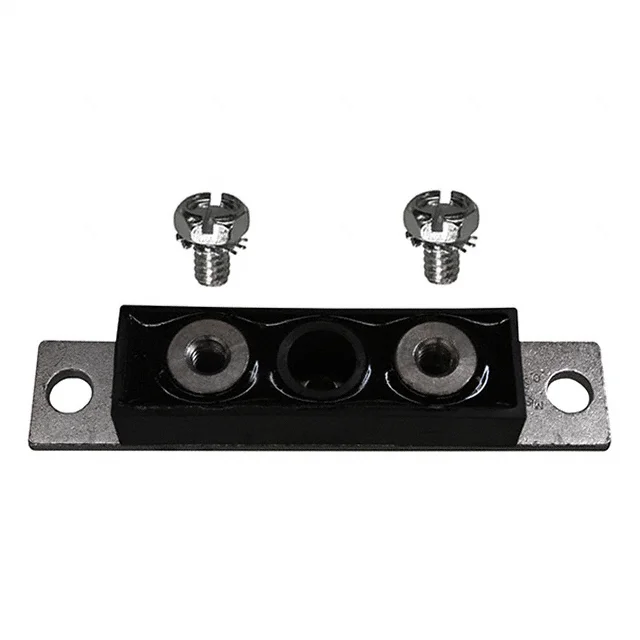

203CNQ080
DIODE MODULE 80V 100A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 203CNQ080
203CNQ080 Hakkında
203CNQ080, Vishay tarafından üretilen 80V/100A kapasiteli Schottky diyot modülüdür. TO-244AB chassis mount paketi içinde 1 pair common cathode konfigürasyonuna sahip bu bileşen, ortalama 100A doğrultulmuş akım (Io) ile çalışır. Fast recovery karakteristiği (≤500ns, >200mA) sayesinde yüksek hızlı uygulamalarda tercih edilir. Maksimum 860mV forward voltage (Vf) @ 100A ile, ters akım sızıntısı 3mA @ 80V seviyesindedir. -55°C ile 175°C arasında junction sıcaklığında kullanılabilen bu diyot modülü, güç kaynakları, inverter devreleri ve doğrultma uygulamalarında yaygın olarak kullanılır. Ürün mevcut üretimde olmayıp (Obsolete) yalnızca mevcut stoklardan temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 3 mA @ 80 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
