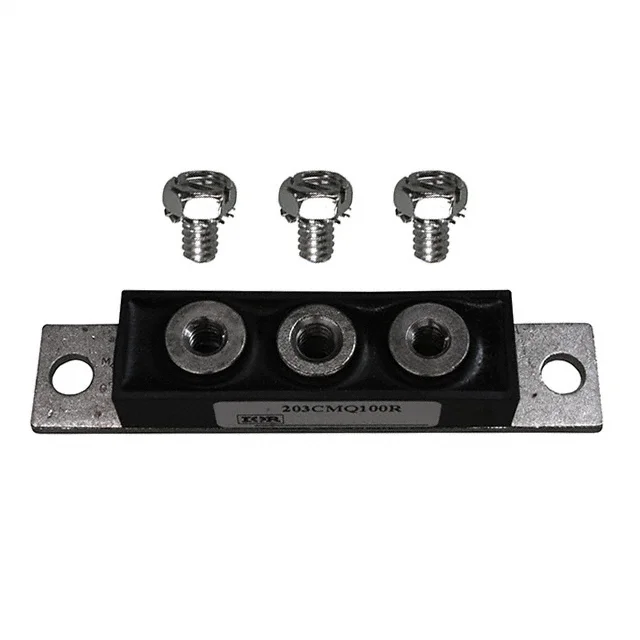

203CMQ100
DIODE MODULE 100V 100A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 203CMQ100
203CMQ100 Hakkında
203CMQ100, Vishay tarafından üretilen TO-244AB paketinde Schottky diyot modülüdür. 100V ters voltaj ve 100A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. 1 Pair Common Cathode konfigürasyonunda iki diyot içerir. Fast Recovery karakteristiğine sahip olup, maksimum 860mV forward voltajda 100A akım iletebilir. -55°C ile 175°C arasında çalışabilir. Chassis mount tipi montajla güç kaynağı devreleri, invertör uygulamaları ve yüksek akım doğrultma işlemlerinde kullanılır. Geniş sıcaklık aralığı ve hızlı recovery özelliği ile endüstriyel ve otomotiv uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 3 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
