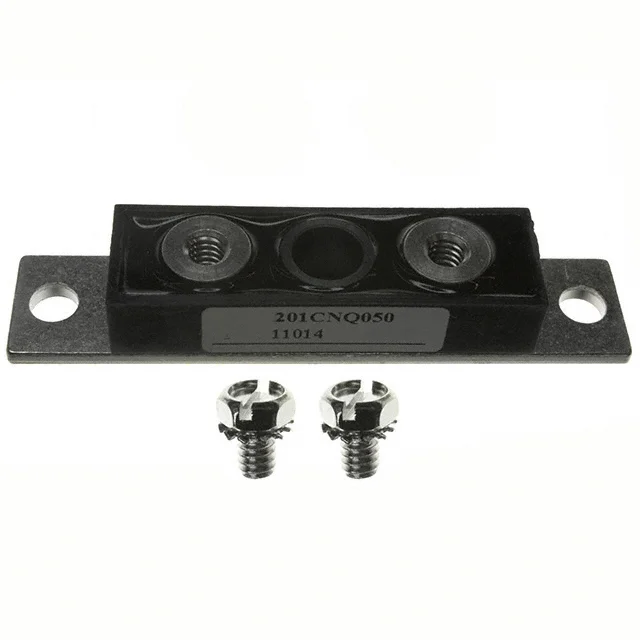

201CNQ050
DIODE MODULE 50V 200A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 201CNQ050
201CNQ050 Hakkında
Vishay 201CNQ050, 50V 200A rated TO-244AB kasa Schottky diyot modülüdür. 1 pair common cathode konfigürasyonunda tasarlanmış bu diyot modülü, yüksek akım doğrultma uygulamalarında kullanılır. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama hızı gereken güç dönüştürme devrelerinde tercih edilir. Maksimum ters akım 10mA@50V, forward voltajı ise 670mV@100A'dir. Geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) ile farklı endüstriyel ortamlarda uygulanabilir. Şasiye monte edilme şekli ile soğutma gereksiniminin yüksek olduğu uygulamalarda tercih edilen bir çözümdür. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 10 mA @ 50 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 670 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
