201CNQ040
DIODE MODULE 40V 200A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 201CNQ040
201CNQ040 Hakkında

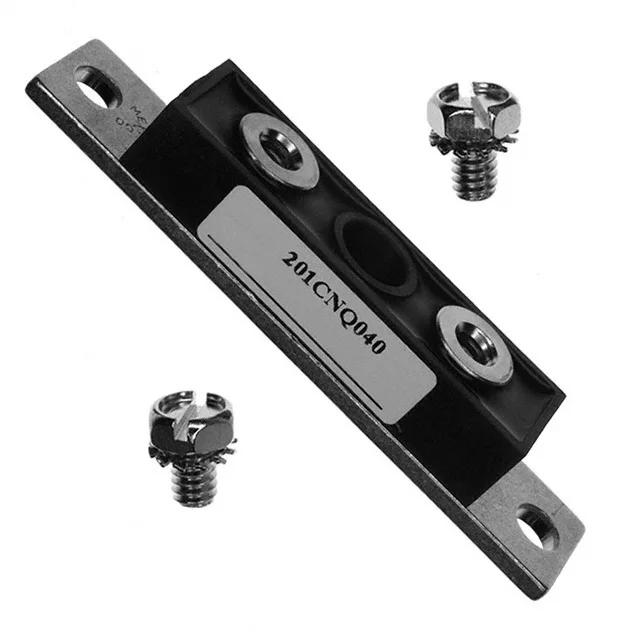

201CNQ040, Vishay tarafından üretilen TO-244AB paketli Schottky diyot modülüdür. Ortak katot konfigürasyonunda 1 çift diyot içeren bu komponent, 40V DC ters gerilim ve 200A ortalama doğrultumuş akımda çalışır. Fast Recovery karakteristiğine sahip olan diyot, forward voltajı 200A'de maksimum 810 mV'dur. -55°C ile 175°C arasında çalışabilen bu modül, enerji dönüştürme devreleri, güç kaynakları, invertörler ve endüstriyel uygulamalarda doğrultucu olarak kullanılır. Yüksek akım kapasitesi ve düşük forward voltajı sayesinde verimli güç yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 10 mA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
