Diyotlar - Doğrultucular - Diziler

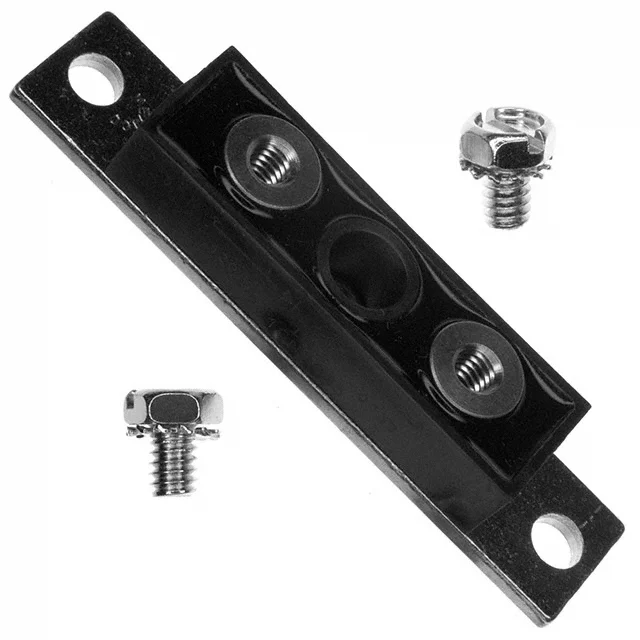

201CNQ035
DIODE MODULE 35V 200A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 201CNQ035
201CNQ035 Hakkında
201CNQ035, Vishay tarafından üretilen 35V 200A kapasiteli Schottky doğrultma diyodu modülüdür. TO-244AB paketinde sunulan bu komponent, 1 çift ortak katod (Common Cathode) konfigürasyonuna sahiptir. 200A ortalama doğrultulmuş akım ve 810mV forward voltajı ile yüksek akım uygulamalarında kullanılır. Fast recovery özelliği sayesinde 500ns'nin altında anahtarlama hızına ulaşır. İleri doğru gerilimi 810mV @ 200A'dır. Ters akım kaçağı 35V'de 10mA'dır. Chassis mount tipi kurulum ile endüstriyel güç dönüştürme, enerji kaynakları ve doğrultma devrelerinde uygulanır. Çalışma sıcaklığı -55°C ile 175°C arasında değişir. Parça obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 10 mA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
