Diyotlar - Doğrultucular - Tekil

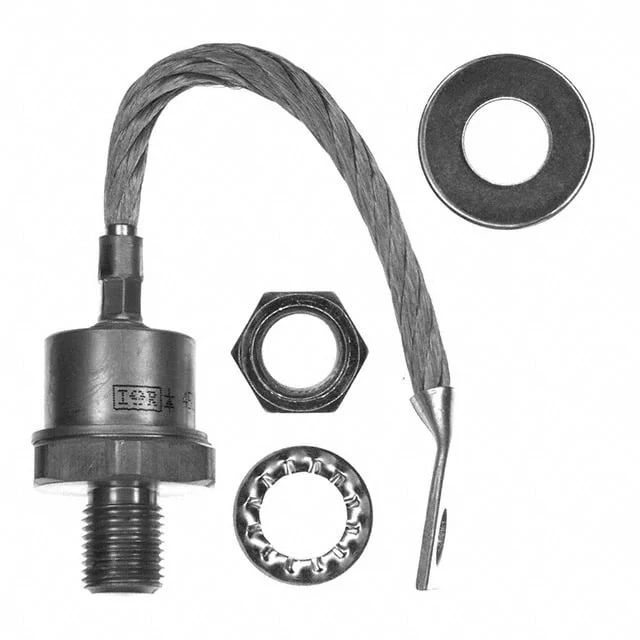

200HFR120PV
DIODE GEN PURP 1.2KV 200A DO205
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 200HFR120PV
200HFR120PV Hakkında
200HFR120PV, Vishay tarafından üretilen 1200V ters voltaj kapasitesine sahip genel amaçlı doğrultma diyotudur. 200A ortalama doğrultulmuş akım ile yüksek güç uygulamalarında kullanılır. Stud mount paketi ile panel montajı ve soğutma sistemlerine entegrasyonu destekler. DO-205AC paket tipi endüstriyel uygulamalarda tercih edilir. Standard recovery karakteristiği (>500ns) ile AC/DC dönüştürücü devreleri, güç kaynakları ve kaynak makinalarında uygulanır. -40°C ile 180°C arasında çalışma sıcaklığı aralığı geniş ortam koşullarında kullanılmaya uygun kılar. Şu anda üretimi durdurulmuş (Obsolete) bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.45 V @ 628 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
