Diyotlar - Doğrultucular - Tekil

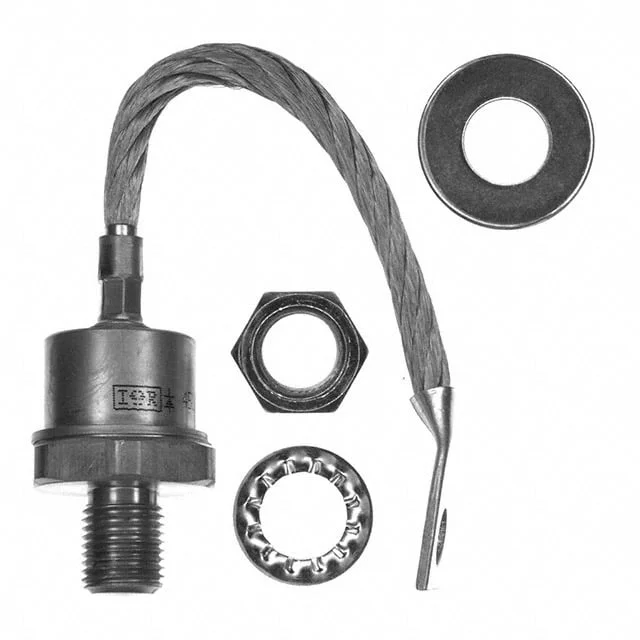

200HF80PV
DIODE GEN PURP 800V 200A DO205AC
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 200HF80PV
200HF80PV Hakkında
200HF80PV, Vishay tarafından üretilen 800V 200A rated doğrultma diyotudür. DO-205AC (DO-30) stud mount paketinde sunulan bu komponent, genel amaçlı doğrultma uygulamalarında kullanılmaktadır. -40°C ile 180°C arasında çalışan bu diyot, ortalama doğrultma akımı 200A, reverse lejaj akımı 800V'ta 15mA, forward voltajı 628A'da 1.45V'tur. Standard recovery karakteristiği (>500ns) ile endüstriyel güç kaynakları, invertör devreler ve yüksek akım doğrultma uygulamalarında tercih edilir. Stud mount yapısı, ısıl yönetim ve mekanik sabitlenmede kolaylık sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200A |
| Current - Reverse Leakage @ Vr | 15 mA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.45 V @ 628 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
