Diyotlar - Doğrultucular - Tekil

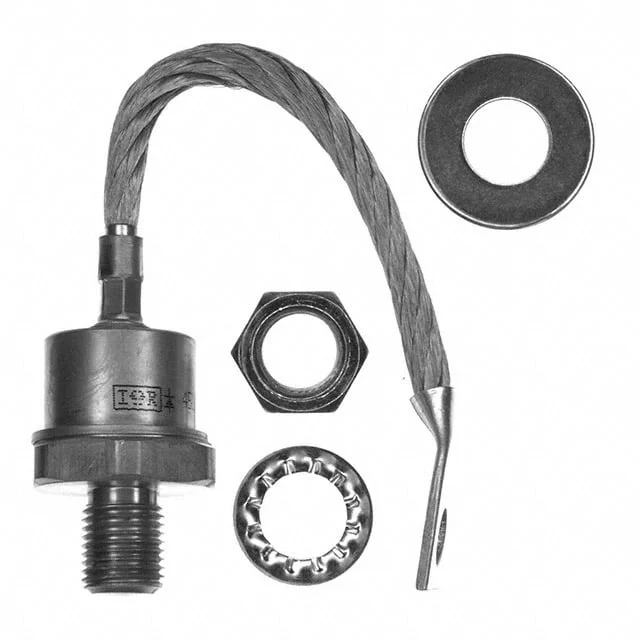

200HF40PV
DIODE GEN PURP 400V 200A DO205AC
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 200HF40PV
200HF40PV Hakkında
200HF40PV, Vishay tarafından üretilen 400V ters voltaj kapasitesine sahip standart doğrultma diyodudur. Ortalama doğrultulmuş akım değeri 200A olup, stud mount kasa tipinde DO-205AC (DO-30) paketlemesi ile sunulmaktadır. 1.45V ön voltaj düşüşü ve 15mA ters sızıntı akımı özellikleri bulunmaktadır. -40°C ile 180°C arasında çalışmaya uygun olan bu diyot, endüstriyel uygulamalarda, güç kaynakları, invertörler ve yüksek akım doğrultma devrelerinde kullanılır. Standard recovery karakteristiği (>500ns) sayesinde hızlı anahtarlama uygulamalarında da yer bulabilir. Cihazın Obsolete statüsünde olması nedeniyle yeni tasarımlarda yerine geçer parçalar değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200A |
| Current - Reverse Leakage @ Vr | 15 mA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.45 V @ 628 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
