Diyotlar - Doğrultucular - Tekil

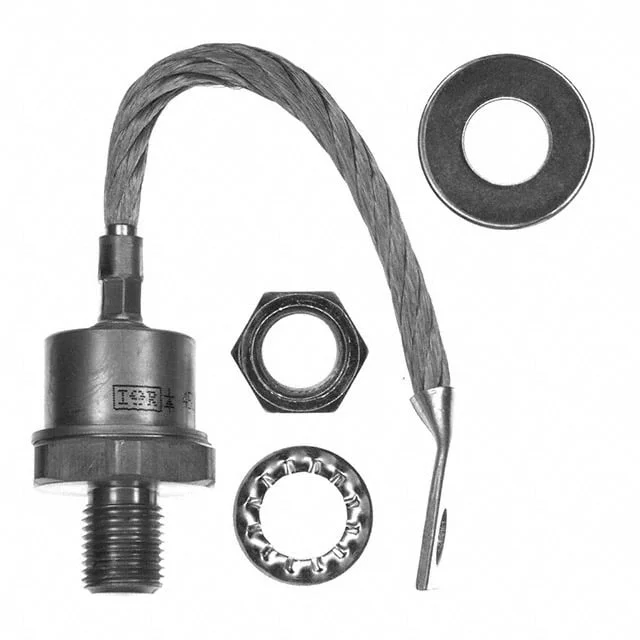

200HF120PV
DIODE GEN PURP 1.2KV 200A DO205
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 200HF120PV
200HF120PV Hakkında
Vishay 200HF120PV, 1200V reverse voltaj dayanımına sahip 200A ortalama doğrultulmuş akım kapasiteli genel amaçlı doğrultucu diyotudur. DO-205AC (DO-30) stud mount paketinde sunulan bu standart recovery diyotu, yüksek voltaj güç uygulamalarında kullanılır. -40°C ile +180°C arasında çalışan bileşen, ac-dc güç kaynakları, endüstriyel inverterler ve yüksek akımlu doğrultma devreleri gibi uygulamalarda tercih edilir. 1.45V ileri voltaj düşümü ve 15mA maksimum ters sızıntı akımı özellikleriyle elektrik enerjisinin verimli doğrultulmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200A |
| Current - Reverse Leakage @ Vr | 15 mA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.45 V @ 628 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
