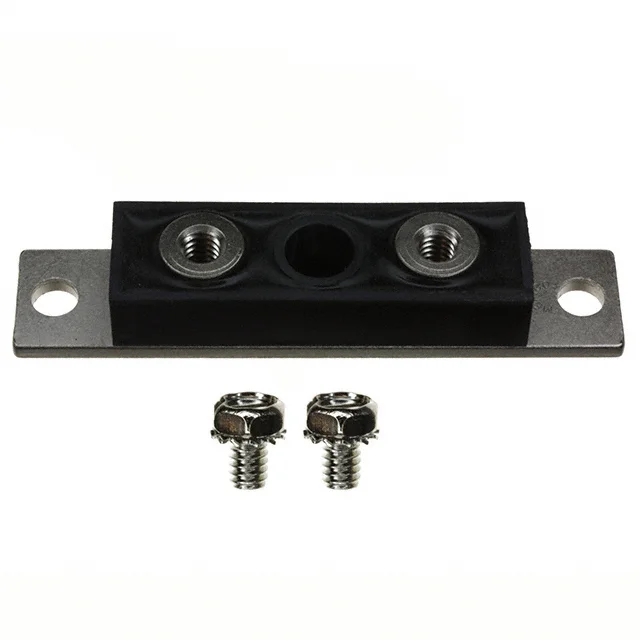

200CNQ045
DIODE MODULE 45V 100A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 200CNQ045
200CNQ045 Hakkında
200CNQ045, Vishay tarafından üretilen 45V/100A kapasiteli Schottky diyot modülüdür. TO-244AB paketinde sunulan bu komponent, 1 çift ortak katot konfigürasyonunda tasarlanmıştır. 540 mV forward voltage ile 100A akım kapasitesine sahiptir ve fast recovery özelliği (≤500ns) ile yüksek hızlı anahtarlama uygulamalarına uygun hale getirilmiştir. -55°C ile 150°C arasında çalışabilen bu diyot, güç düzeltme devreleri, anahtarlama güç kaynakları ve yüksek akım uygulamalarında kullanılır. Şasi montajı için tasarlanmış olup, güvenilir doğrultma işlemi gerektiren endüstriyel ve elektronik sistemlerde yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 540 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
