Diyotlar - Doğrultucular - Diziler
200CNQ040
DIODE MODULE 40V 100A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 200CNQ040
200CNQ040 Hakkında

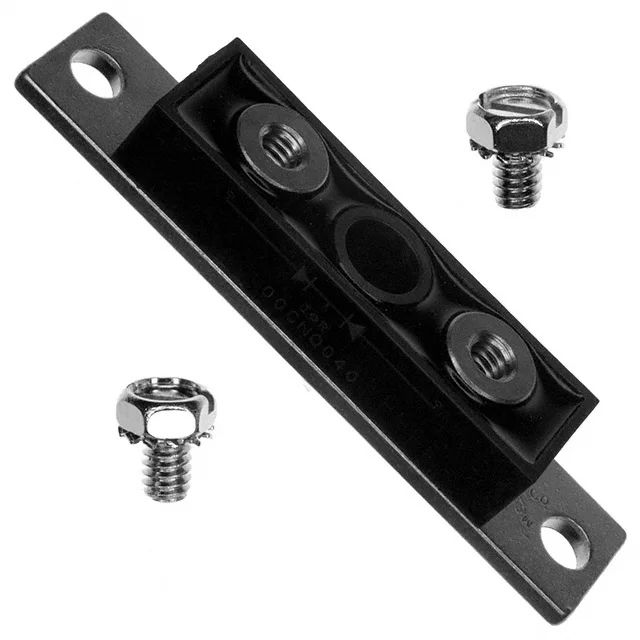

200CNQ040, Vishay tarafından üretilen TO-244AB paketli Schottky diyot modülüdür. 40V ters voltaj ve 100A ortalama doğrultulmuş akım kapasitesine sahiptir. 1 Pair Common Cathode konfigürasyonunda tasarlanan bu bileşen, 540 mV forward voltage düşüşü sağlar. -55°C ile 150°C arasında çalışan ve 500ns'nin altında recovery time'a sahip bu fast recovery diyotu, güç kaynakları, AC/DC konverterler ve endüstriyel doğrultma uygulamalarında kullanılır. Şasi montajı için uygun olan 200CNQ040, yüksek akım uygulamalarında verimli enerji dönüşümü sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 540 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
