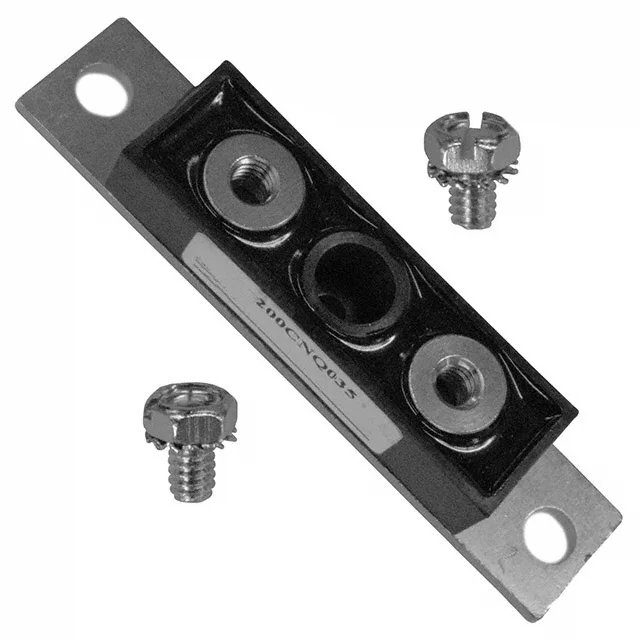

200CNQ035
DIODE MODULE 35V 100A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 200CNQ035
200CNQ035 Hakkında
Vishay 200CNQ035, 35V 100A kapasiteli Schottky diyot modülüdür. TO-244AB kasa tipinde, chassis montajı için tasarlanmıştır. Ortak katot konfigürasyonunda 1 çift diyot içerir. Fast recovery özelliğine sahip olup, 500ns'den hızlı şalış karakteristiğine ve 200mA üzeri akımlarda yanıt verme yeteneğine sahiptir. Ters kaçak akımı 35V'da 10mA düzeyinde, ileri gerilim düşüşü 100A'de maksimum 540mV'dir. -55°C ile 175°C arasında çalışır. Güç kaynakları, invertörler ve yüksek akım uygulamalarında doğrultma görevinde kullanılır. Bileşen obsolete (üretilmiyor) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 540 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
