Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
1SV310TPH3F
DIODE VARACTOR 10V USC
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- 1SV310
1SV310TPH3F Hakkında

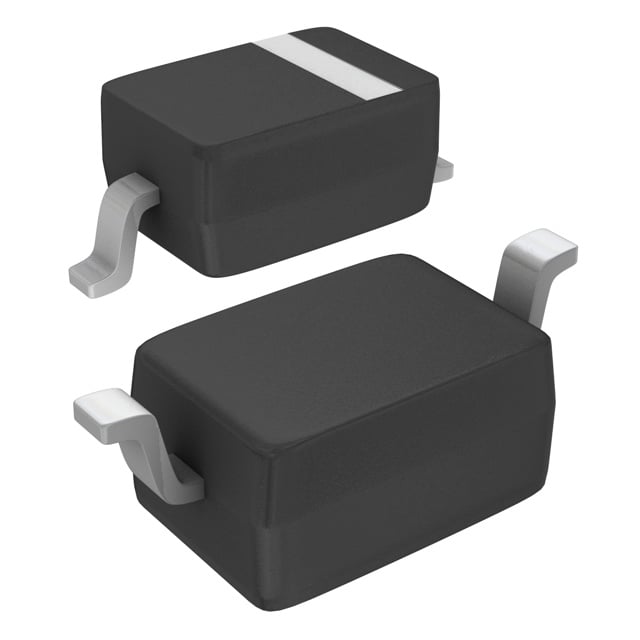

Toshiba 1SV310TPH3F, SC-76 (SOD-323) paketinde sunulan tek kanallı varicap diyottur. 4V ters gerilimde 5.45pF kapasitanslı bu bileşen, 2.1 kapasitans oranına (C1/C4) sahiptir. 10V maksimum peak reverse voltajı ile çalışan diyot, 125°C işletme sıcaklığında stabildir. Varaktör diyot olarak RF ve mikrodalga uygulamalarında, tuning devreleri, frekans ayarlama ve reaktans modülasyonu gibi işlevlerde kullanılır. Surface mount montaj tipi, yüksek yoğunluklu PCB tasarımlarına uygun hale getirmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5.45pF @ 4V, 1MHz |
| Capacitance Ratio | 2.1 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | USC |
| Voltage - Peak Reverse (Max) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
