Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

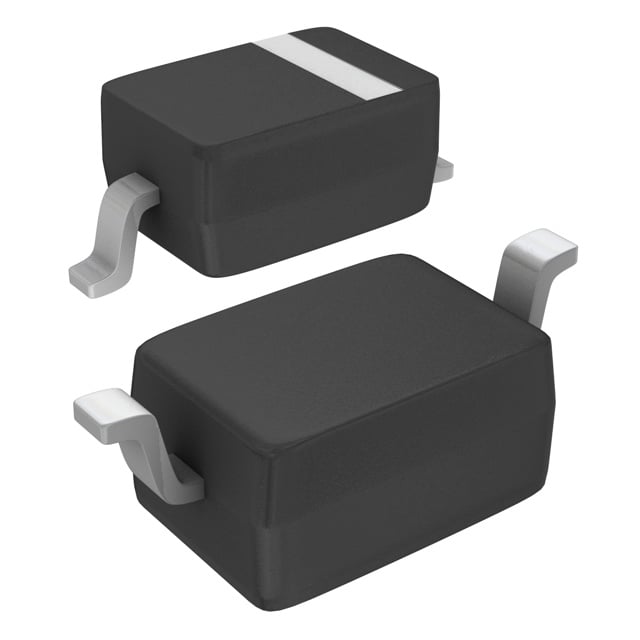

1SV277TPH3F
DIODE VARICAP VCO UHF USC
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- 1SV277
1SV277TPH3F Hakkında
1SV277TPH3F, Toshiba tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) olup, VCO (Voltage Controlled Oscillator) ve UHF frekans ayarlama uygulamalarında kullanılır. 1MHz'de 2.35pF nominal kapasitansa sahip ve 2.3 oranında kapasitans değişim sağlayan bu bileşen, 10V maksimum ters gerilim ile çalışır. SC-76/SOD-323 yüzey montajlı paket ile sunulan komponentin çalışma sıcaklığı 125°C'ye kadar ulaşır. Haberleşme, sinyal işleme ve frekans kontrol devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.35pF @ 4V, 1MHz |
| Capacitance Ratio | 2.3 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | USC |
| Voltage - Peak Reverse (Max) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
