Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

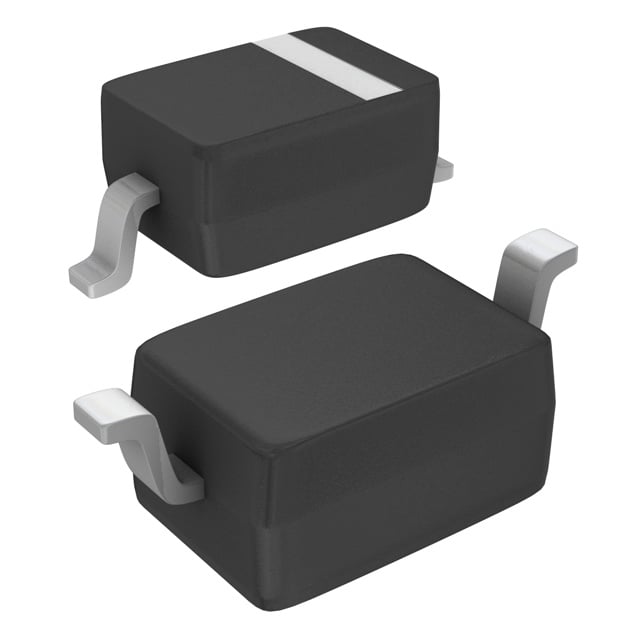

1SV270TPH3F
DIODE VARICAP VCO UHF USC
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- 1SV270
1SV270TPH3F Hakkında
1SV270TPH3F, Toshiba tarafından üretilen tek junction varicap diyottur. UHF (Ultra Yüksek Frekans) ve VCO (Voltage Controlled Oscillator) uygulamalarında kullanılan bu bileşen, voltaj kontrolü ile kapasitans değişimi sağlar. 4V'ta 8.7pF nominal kapasitans ve 2:1 kapasitans oranına sahiptir. Maksimum 10V ters gerilim ile çalışabilen bileşen, -40°C ile +125°C arası sıcaklık aralığında stabil performans gösterir. SC-76/SOD-323 SMD paketinde sunulan 1SV270TPH3F, radyo frekans tuning, faz kilitlemeli döngüler (PLL) ve osilatör devrelerinde yaygın olarak uygulanır. Düşük kapasitans değeri ve kompakt boyutu, yüksek frekans devrelerinde hassas frekans kontrolü gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8.7pF @ 4V, 1MHz |
| Capacitance Ratio | 2 |
| Capacitance Ratio Condition | C1/C4 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | USC |
| Voltage - Peak Reverse (Max) | 10 V |
