Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

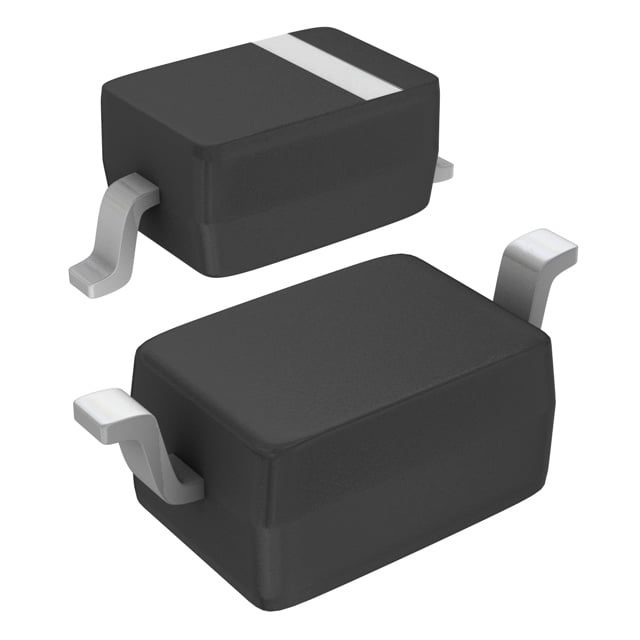

1SV229TPH3F
DIODE VARACTOR 15V USC
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- 1SV229
1SV229TPH3F Hakkında
Toshiba 1SV229TPH3F, SC-76/SOD-323 paketinde sunulan tek junctinli varactor diyottur. 10V ters gerilimde 6.5pF kapasitans değeri ve 2.5 kapasitans oranı (C2/C10) ile karakterize edilir. Maksimum 15V ters gerilim dayanımına sahip bu bileşen, frekans ayarlı LC devrelerinde, VCO (Voltage Controlled Oscillator) tasarımlarında ve radyo frekans uygulamalarında kullanılır. Surface mount montajı ile kompakt PCB tasarımlarına uyumludur. -55°C ile +125°C sıcaklık aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6.5pF @ 10V, 1MHz |
| Capacitance Ratio | 2.5 |
| Capacitance Ratio Condition | C2/C10 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | USC |
| Voltage - Peak Reverse (Max) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
