Diyotlar - Doğrultucular - Tekil

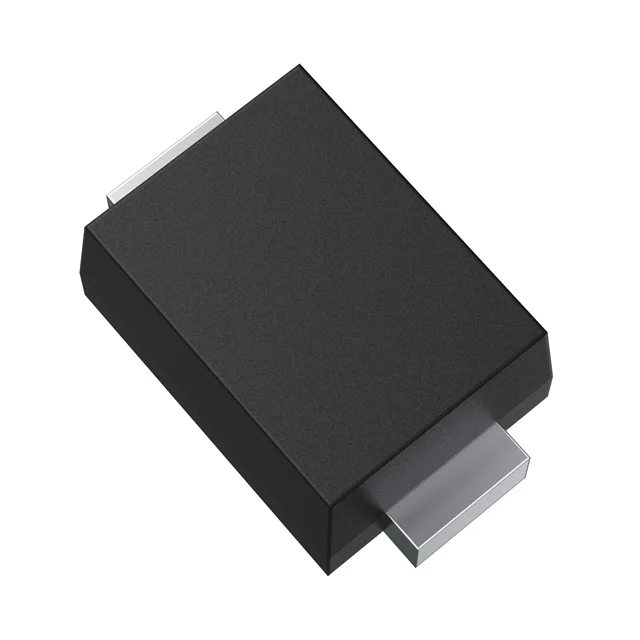

1SS416,L3M
DIODE SCHOTTKY 30V 100MA SOD923
- Paket/Kılıf
- SOD-923
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS416
1SS416,L3M Hakkında
1SS416,L3M, Toshiba tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 30V ters gerilim (Vr) ve 100mA ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. SOD-923 yüzey montaj paketidir. 500mV ön gerilim düşüşü (Vf) ve 50µA ters sızıntı akımı özellikleriyle düşük güç uygulamalarında tercih edilir. Küçük sinyal diyotu olarak sınıflandırılır ve maksimum 125°C çalışma sıcaklığına dayanıklıdır. Anahtarlama devreleri, düşük güçlü adaptörler, solar panel sistemi ve enerji hasat uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOD-923 |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-923 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
