Diyotlar - Doğrultucular - Tekil

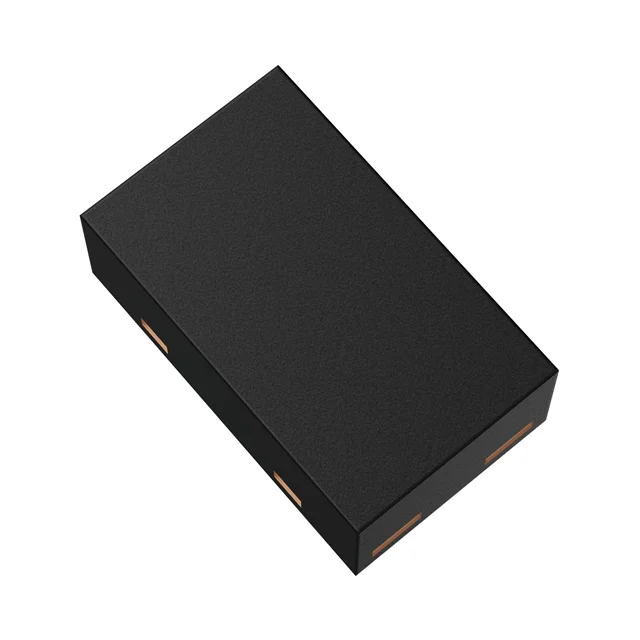

1SS416CT,L3F
DIODE SCHOTTKY 30V 100MA CST2
- Paket/Kılıf
- SOD-882
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS416
1SS416CT,L3F Hakkında
1SS416CT,L3F, Toshiba tarafından üretilen yüksek hızlı Schottky diyotudur. 30V maksimum reverse voltaj ve 100mA ortalama doğrultulmuş akım kapasitesiyle düşük güç uygulamalarında kullanılır. SOD-882 SMD paketinde sunulan bu komponent, 500mV forward voltaj düşüşü ve 50µA maksimum reverse leakage akımı özellikleriyle anahtarlama devreleri, RF uygulamaları, güç yönetimi entegrelerinde ve sinyal dedektörlerde tercih edilir. Junction sıcaklığı maksimum 125°C'dir. 15pF kapasitans değeri hızlı anahtarlama işlemleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOD-882 |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | CST2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
