Diyotlar - Doğrultucular - Tekil

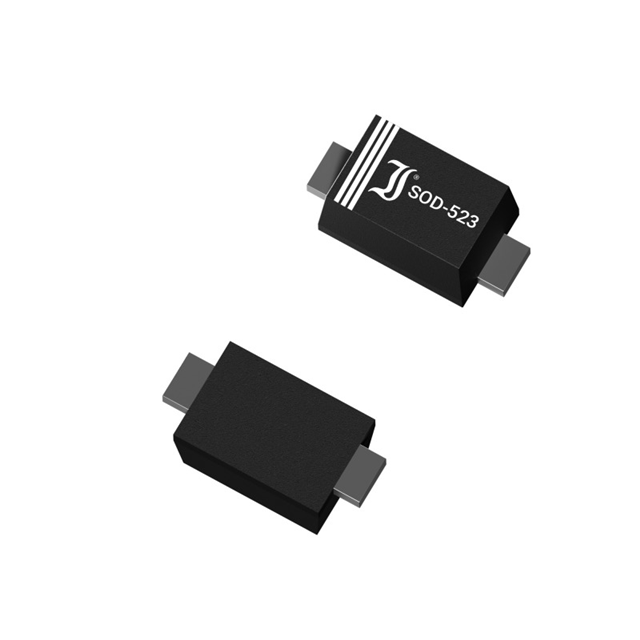

1SS405
SCHOTTKY SOD-523 25V 0.05A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-79
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS405
1SS405 Hakkında
1SS405, Diotec Semiconductor tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. SOD-523 (SC-79) yüzey montajı paketinde sunulan bu bileşen, 20V ters voltaj ve 50mA ortalama doğrultulmuş akım kapasitesine sahiptir. 550mV ileri voltaj düşümü ve 500ns altında hızlı iyileşme zamanı ile düşük güç kaybı gerektiren uygulamalarda kullanılır. -55°C ile 125°C arasındaki geniş çalışma sıcaklığı aralığında stabil performans sağlar. RF devreler, anahtarlama güç kaynakları, detektör devreleri ve yüksek hızlı anahtarlama uygulamalarında tercih edilir. 3.9pF kapasitansi ile parazit etkileri minimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.9pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 50mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-523 |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 50 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
