Diyotlar - Doğrultucular - Tekil

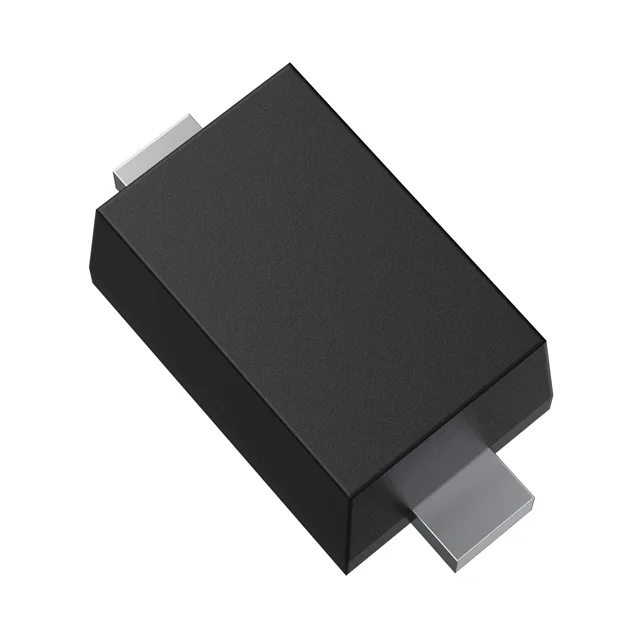

1SS403E,L3F
SINGLE SWITCHING DIODE 200V 0.1A
- Paket/Kılıf
- SC-79
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS403E
1SS403E,L3F Hakkında
1SS403E,L3F, Toshiba tarafından üretilen surface mount switching diyotudur. 200V DC reverse voltaj ve 100mA ortalama doğrultulmuş akım özelliklerine sahiptir. Small signal diyot kategorisinde yer alan bu komponent, 60 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 1.2V forward voltaj düşüşü ve 1µA reverse leakage akımı ile düşük güç tüketimi sağlar. SC-79 / SOD-523 paketinde üretilen komponent, yüksek frekans anahtarlama devreleri, RF uygulamaları ve hızlı anahtarlama gerektiren endüstriyel elektronik tasarımlarında tercih edilir. -150°C maksimum junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | ESC |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
