Diyotlar - Doğrultucular - Tekil

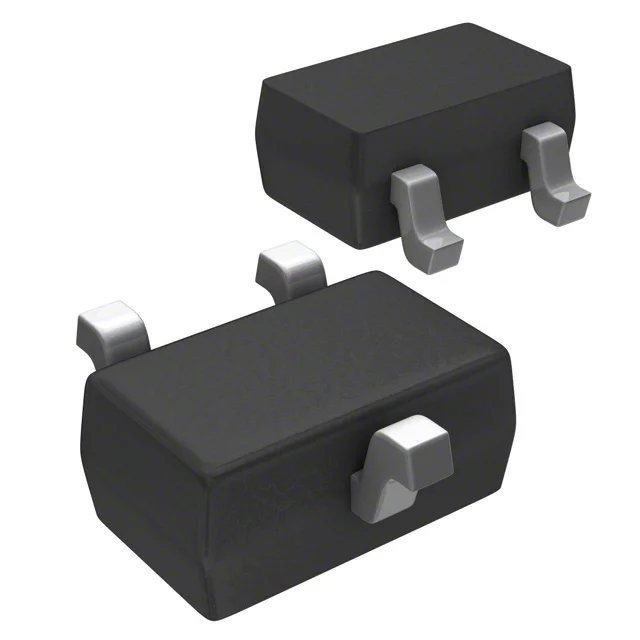

1SS397TE85LF
DIODE GEN PURP 400V 100MA SC70
- Paket/Kılıf
- SC-70
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS397
1SS397TE85LF Hakkında
1SS397TE85LF, Toshiba tarafından üretilen genel amaçlı doğrultma diyotudur. 400V ters voltaj ve 100mA ortalama doğrultulmuş akım kapasitesine sahip olan bu bileşen, small signal uygulamalar için tasarlanmıştır. SC-70 (SOT-323) yüzey montaj paketinde sunulan komponent, düşük kapasitans (5pF @ 1MHz) ve hızlı reverse recovery time (500ns) özellikleri nedeniyle anahtarlama devreleri, güç kaynakları ve sinyal iyileştirme uygulamalarında kullanılır. Maksimum ileri voltaj düşüşü 100mA'de 1.3V'tur. 125°C maksimum çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SC-70 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
