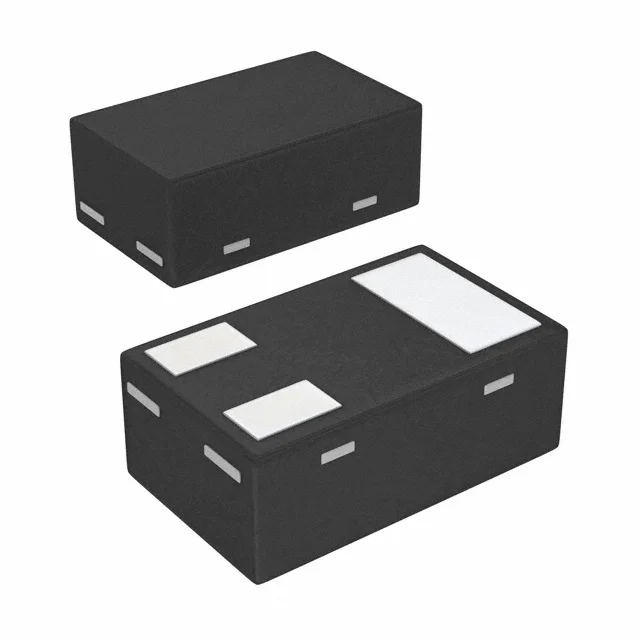

1SS361CT(TPL3)
DIODE ARRAY GP 80V 100MA CST3
- Paket/Kılıf
- SC-101
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 1SS361CT
1SS361CT(TPL3) Hakkında
1SS361CT(TPL3), Toshiba tarafından üretilen yüksek hızlı doğrultucu diyot dizisidir. SC-101 (SOT-883) SMD paketinde sunulan bu komponent, 1 çift common cathode konfigürasyonunda iki adet diyodu içermektedir. Her bir diyot 100mA ortalama doğrultulmuş akım ve maksimum 80V DC ters voltaj kapasitesiyle çalışır. 1.2V tipik ön kapanım gerilimi ve 1.6ns ters iyileşme süresiyle small signal uygulamalarda kullanılmaya uygundur. -55°C ile +150°C arasında çalışabilen bu komponent, anahtarlama devreleri, sinyal yönetimi ve düşük güç doğrultuleme uygulamalarında tercih edilir. 500nA maksimum ters kaçak akımı sayesinde düşük standby akımı özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 80 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.6 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | CST3 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
