Diyotlar - Doğrultucular - Tekil

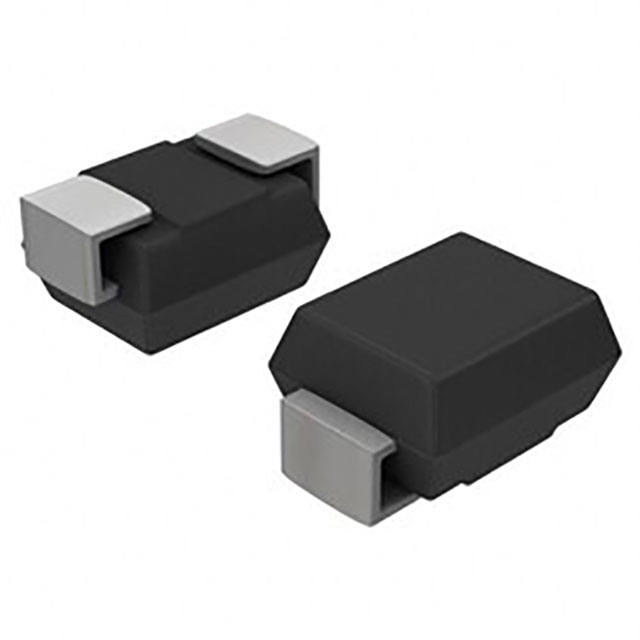

1SS355-H
SWITCHING DIODE 100MA, -90V
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-323
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS355
1SS355-H Hakkında
1SS355-H, Formosa Microsemi Co. Ltd. tarafından üretilen surface mount switching diyotudur. 100mA ortalama doğrultulmuş akım kapasitesi ile hızlı anahtarlama uygulamalarında kullanılan standart tip diyottur. Maksimum 90V reverse voltaj dayanımına sahiptir ve 1.2V forward voltaj düşümü gösterir. SOD-323 kompakt yüzey monte paketi ile PCB'lerde minimum alan kaplayarak, radyo frekans, sinyal işleme ve anahtarlama devreleri başta olmak üzere pek çok uygulamada yer alır. -55°C ile 150°C arasında geniş çalışma sıcaklığı aralığında stabil performans sunar. Düşük 3pF kapasitans değeri ile yüksek hızlı devrelere uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 500mV, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-323 |
| Part Status | Active |
| Speed | Small Signal =< 100mA (Io), Any Speed |
| Supplier Device Package | SOD-323FL |
| Voltage - DC Reverse (Vr) (Max) | 90 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
