Diyotlar - Doğrultucular - Tekil

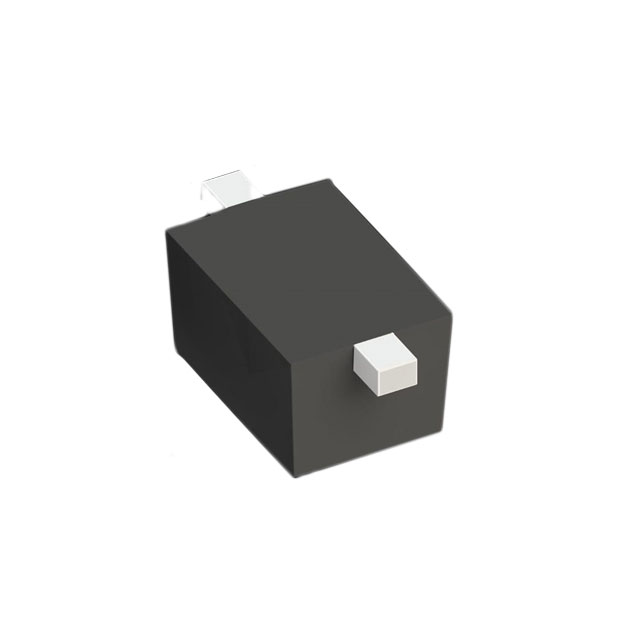

1SS355-FL-H
SWITCHING DIODE
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-323
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1SS355
1SS355-FL-H Hakkında
1SS355-FL-H, Formosa Microsemi tarafından üretilen yüksek hızlı switching diyotudur. SOD-323 yüzey montaj paketinde sunulan bu bileşen, 100mA ortalama doğrultulmuş akım kapasitesine ve 4ns reverse recovery time'a sahiptir. -55°C ile +150°C arasında güvenli bir şekilde çalışabilen bu diyot, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 1.2V maksimum forward voltage ve 3pF junction kapasitesi ile, sinyal anahtarlama devrelerinde, dijital lojik uygulamalarında ve düşük frekans güç doğrultma devrelerinde tercih edilir. 100nA reverse leakage akımı ile çalışma güvenilirliği sağlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 500mV, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-323 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 100mA (Io), Any Speed |
| Supplier Device Package | SOD-323FL |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
