Diyotlar - Doğrultucular - Tekil
1PS74SB23,125

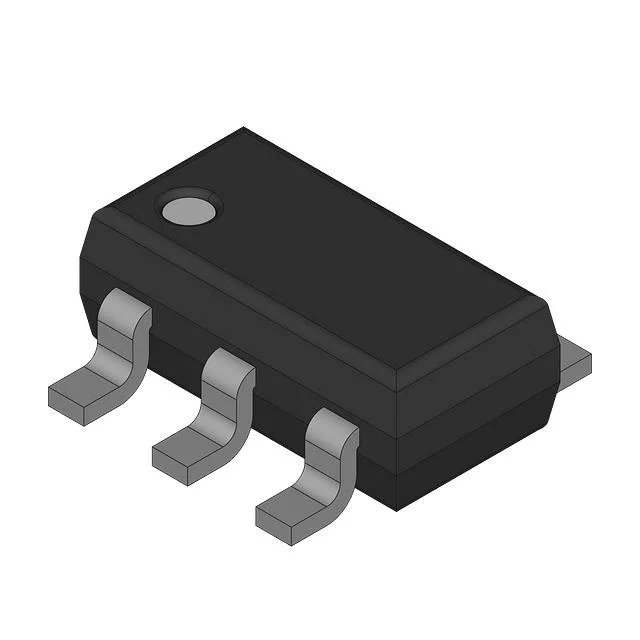

NEXPERIA 1PS74SB23 - RECTIFIER D
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-74
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1PS74SB23
1PS74SB23,125 Hakkında
1PS74SB23,125, Nexperia tarafından üretilen Schottky tipi doğrultma diyotudur. 25V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. 450mV ileri gerilim düşümü ve 500ns'den daha düşük iyileşme süresi ile yüksek hızlı anahtarlama uygulamalarında kullanılır. Surface mount SC-74 (SOT-457) paketinde sunulan bu bileşen, güç kaynakları, AC-DC dönüştürücüler, VF regülatörleri ve düşük voltaj anahtarlamalı uygulamalarda tercih edilir. İleri akımda minimum gerilim düşümü ile enerji verimliliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 100pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A (DC) |
| Current - Reverse Leakage @ Vr | 1 mA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 6-TSOP |
| Voltage - DC Reverse (Vr) (Max) | 25 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
