1N6660

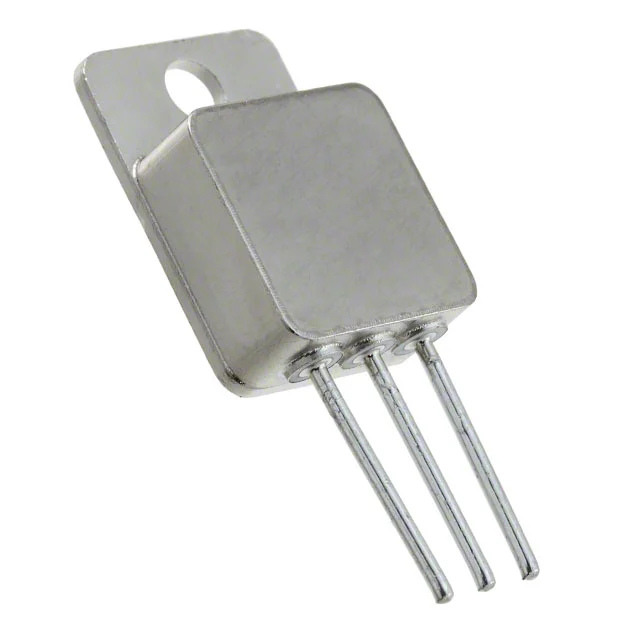

DIODE ARRAY SCHOTTKY 45V TO254AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-254-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 1N6660
1N6660 Hakkında
1N6660, Microchip Technology tarafından üretilen TO-254AA paketinde sunulan Schottky diyot dizisidir. Ortak katot konfigürasyonunda 1 çift diyot içerir ve 45V maksimum ters gerilim değerinde çalışır. Diyot, ortalama doğrultulmuş akım kapasitesi her bir diyot başına 15A, maksimum ileri gerilim düşüşü 30A'de 1V ve 1mA ters sızıntı akımına sahiptir. Fast recovery karakteristiği (≤500ns, >200mA) ile şebeke güç kaynakları, invertör devreleri, anahtarlamalı güç kaynakları ve yüksek hızlı anahtarlama uygulamalarında kullanılır. -65°C ile +150°C sıcaklık aralığında çalışabilen bileşen, yüzey montaj uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-254-3, TO-254AA (Straight Leads) |
| Part Status | Market |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-254AA |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
