1N6659

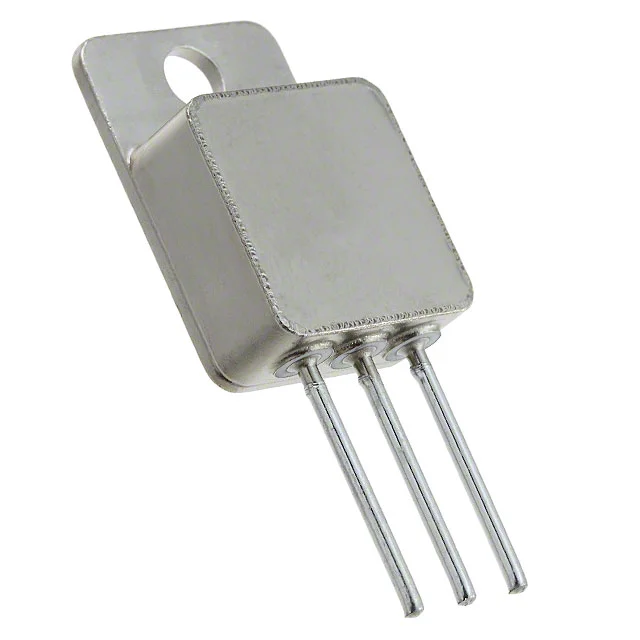

DIODE ARRAY GP 200V 15A TO254AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-254-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 1N6659
1N6659 Hakkında
1N6659, Microchip Technology tarafından üretilen standart doğrultucu diyot dizisidir. TO-254AA paketinde sunulan bu komponent, 200V ters voltaj dayanımı ile 15A ortalama doğrultulmuş akım kapasitesine sahiptir. Common Anode konfigürasyonundaki diyot çifti, hızlı geri kazanım karakteristiğine (35ns) sahip olup, güç kaynakları, konvertörler ve AC doğrultma uygulamalarında kullanılır. 1.2V maksimum forward voltajı ile verimli doğrultma performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 200 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Package / Case | TO-254-3, TO-254AA (Straight Leads) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-254AA |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
