Diyotlar - Doğrultucular - Tekil

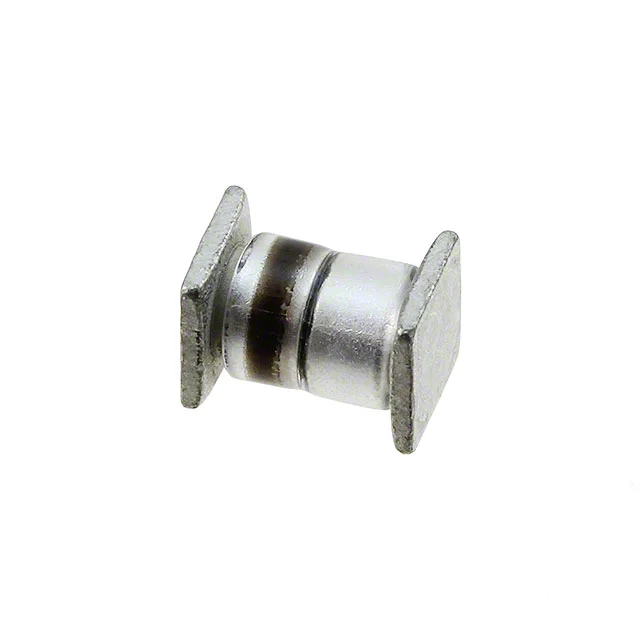

1N6628US
DIODE GEN PURP 660V 1.75A A-MELF
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6628
1N6628US Hakkında
1N6628US, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. SQ-MELF A paketinde surface mount olarak sunulan bu diyot, 660V ters gerilim ve 1.75A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast recovery teknolojisiyle 30ns reverse recovery time sağlayarak anahtarlama uygulamalarında düşük kayıp garantisi verir. -65°C ile 150°C arası çalışma sıcaklık aralığında stabil performans gösterir. Güç kaynakları, DC-DC dönüştürücüler, invertörler ve yüksek frekanslı anahtarlama devrelerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1.75A |
| Current - Reverse Leakage @ Vr | 2 µA @ 660 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 30 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | A-MELF |
| Voltage - DC Reverse (Vr) (Max) | 660 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
